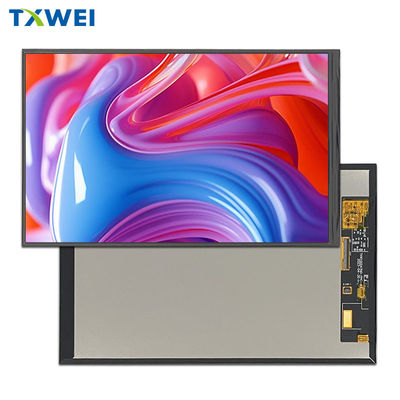

10.1 inç 1200X1920 LCD Ekran Modülü 350cd/m2 Tıbbi Ekipman Akıllı Ev Ekran Paneli

Ürünler

10.1 inç 1200X1920 LCD Ekran Modülü 350cd/m2 Tıbbi Ekipman Akıllı Ev Ekran Paneli

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW100047N0

LCM Sürücü IC'si:

HX8279

Piksel Aralığı (G*Y):

0,1128*0,1128

Lümen dereceleri:

350 d/m2

Etkin Alan:

135,36(Y) * 216,576(D)

Depolama sıcaklığı:

-20+60

Lcm Arayüzü:

MIPI BIT Arayüzü

Piksel Sayısı:

1200*3RGB(H)X1920(V)

Lcm pin n sayısı:

Vurgulamak:

1200x1920 LCD Ekran Modülü

10 inçlik LCD ekran modülü

Tıbbi ekipman akıllı ev ekran paneli

Ürün Tanımı

10.1 inç1200*1920Endüstriyel TFT LCD Ekranı MIPI Arayüzü 40 Pin Ürün Tanıtımı

TXW100047N0, 1200 * 3RGB (H) X1920 (V) çözünürlüğü (1200 yatay 1920 dikey piksel dizisi) ile 10.1 inçlik endüstriyel bir TFT-LCD ekranıdır. Bu model MIPI arayüzünü destekler;LCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 22.4V'den 25.6V'ye kadar. Yüksek kaliteli renkli görüntü TFT ekranları gerektiren gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel ekipman ve güvenlik cihazları için kullanılabilir.

Bu ürün eğitim tabletlerinde, tıbbi ekipman panellerinde, robotlarda, ödeme terminallerinde, yazıcılarda, akıllı evlerde, yüz tanıma, mobil ödeme, endüstriyel kontrol ekran panellerinde,Ekipman ve enstrüman gösterge panelleri, otomotiv elektroniği, ofis ekipmanları, ev aletleri ve diğer alanlar.

Anahtar kelimeler:	10.1 inçlik TFT LCD Ekranı
Karar:	1200*1920
Arayüz:	MIPI
LED ömrü:	30000 Saat
Görme yönü:	Saat 6'da.
Çalışma Temp.:	-10°C +50°C
Dokunmatik ekran:	TXW100047N0-TC
Kapağın cam boyutu:	ODM
Yüzey Parlaklığı:	350 Cd/m2
Tırnaklar:	40
LCM Sürücü IC:	HX8279
Uygunluk:	CE & FCC & RoHS uyumlu

Ürün Çizimi

10.1 inç 1200X1920 LCD Ekran Modülü 350cd/m2 Tıbbi Ekipman Akıllı Ev Ekran Paneli 0

10.1 inç 1200X1920 LCD Ekran Modülü 350cd/m2 Tıbbi Ekipman Akıllı Ev Ekran Paneli 1

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 32 beyaz LED'den oluşan bir kenar aydınlatma türüdür.

aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	22.4	- Hayır.	25.6	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	80	- Hayır.	mA	- Hayır.
Parlaklık ((LCD ile)	Lv	- Hayır.	TBD	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	NC	Bağlantı yok.
2	CTP_Dönüştür 3.3V	CTP_Reset Sinyal girişi pin.
3	CTP_VDD 3.3V	DC/DC devresi için güç kaynağı
4	GND	PToprak
5	CTP_INT 3.3V	CTP_STOP Sinyal
6	CTP_SDA 3.3V	CTP_Data Singnal
7	CTP_SCL 3.3V	CTP_Clock Sinyal
8	NC	Bağlantı yok.

9	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
10	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
11	NC	Bağlantı yok.
12	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
13	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
14	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
15	NC	Bağlantı yok.
16	GND	PToprak
17	MIPI_D0N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
18	MIPI_D0P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
19	GND	PToprak
20	MIPI_D1N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
21	MIPI_D1P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
22	GND	PToprak
23	MIPI_CLKN	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
24	MIPI_CLKP	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
25	GND	PToprak
26	MIPI_D2N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
27	MIPI_D2P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
28	GND	PToprak
29	MIPI_D3N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
30	MIPI_D3P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
31	GND	PToprak
32	NC	Bağlantı yok.
33	NC	Bağlantı yok.
34	Dönüştür1.8V	Birini düşük ayarlamak LSI'yi başlatır
35	VCC3.3V	Booster devre güç kaynağı
36	VCC3.3V	Booster devre güç kaynağı
37	VCC3.3V	Booster devre güç kaynağı
38	VCC3.3V	Booster devre güç kaynağı
39	IOVCC 1.8V	DC/DC devresi için güç kaynağı
40	NC	Bağlantı yok.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-20°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-10°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -10°C ((30 dakikada) ~60°C (30 dakikada),10 döngü

Ürün Resimleri

Arama anahtar kelimesi: tft 10.1",10.1TFT LCD,10.1" LCD,10.1Inç LCD, LCD10.1,10.1Tft ekranı,10.1"Tft ekranı,10.1İnçlik tft ekran, tft ekran10.1İnç, tft ekran10.1"10.1Inçlik TFT LCD ekranı
