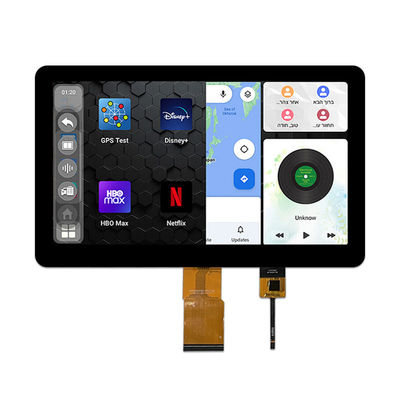

LVDS Arayüzü 10.1 Inç TFT LCD 1024 * 600 Nokta Kapasitansla Dokunmatik Ekran

Ürünler

LVDS Arayüzü 10.1 Inç TFT LCD 1024 * 600 Nokta Kapasitansla Dokunmatik Ekran

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW100041B0-CTP

Piksel Sayısı:

1024*3RGB(H)X600(V)

Etkin Alan:

222.72 ((H) * 125.28 ((V)

Lcm pin n sayısı:

Lümen dereceleri:

450d/m²

Boyut:

Arka ışık akımı:

140mA

Arka ışık LED'leri:

Vurgulamak:

1024*600 TFT ekranı

Araç Navigasyon Ekran Paneli

10.1 inçlik TFT ekran

Ürün Tanımı

CTP ile LVDS 10.1 Inch TFT Ürün Tanıtımı

TXW100041B0-CTP, 1024 * 600 çözünürlüğü ile 10.1 inçlik 16: 9 oranlı tam renkli TFT LCD ekranı, IPS tam görüntü yüksek çözünürlüklü yüksek parlaklık görüntüleme etkisi,geniş sıcaklık aralığı -30+80 çalışma sıcaklığı, ve 450cd/m2 yüksek parlaklık göstergesi.

Ayrıca,TXW100041B0-CTPÜç ürün özelliği sunar: yüksek parlaklık (450 cd/m2), yüksek kontrast (800:1) ve parlaklığa karşı.Müşteri ürünlerinin çeşitli koşullar altında görsel deneyimini artırmak.

Bu ürün, araba navigasyonu, açık hava güneş ışığı görüntüleme ekipmanları, endüstriyel kontrol ekipmanları, tıbbi ekipmanlar, insan-makine arayüzü işletim panelleri vb. gibi alanlarda yaygın olarak kullanılmaktadır.

Özellikleri

Ürün	Spesifikasyon
LCD boyutu	10.1 inç ((Diagonal)
Lumen derecesi	450cd/m2
Karar	1024*3RGB ((H) X600 ((V)
Görüntüleme modu	Normalde Beyaz, Yayıcı
Nokta mesafesi	0.2175*0.2088mm
Etkin alan	222.72 ((H) * 125.28 ((V)mm
Modül boyutu ((CTP ile)	247.69 çarpı 154.09 çarpı 6.8mm
LCM Sürücü IC	HX8282A11
LCM arayüzü	LVDS Bit Arayüzü
Lcm pin n sayımı	60
Görünüm yönü ((Grey Inversion)	Tüm saatler
Dokunmatik ekran yapısı	G+G
Dokunma Sürücü IC	GT9271
Dokunma Arayüzü	IIC
çalışma sıcaklığı	-20+70
depolama sıcaklığı	-30+80

CTP Ürünü ile LVDS Inch TFTÇizim

LVDS Arayüzü 10.1 Inç TFT LCD 1024 * 600 Nokta Kapasitansla Dokunmatik Ekran 0

LVDS Arayüzü 10.1 Inç TFT LCD 1024 * 600 Nokta Kapasitansla Dokunmatik Ekran 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
TFT OperationFrame oranı	Hz	- Hayır.	60	- Hayır.	Hz	- Hayır.
DC/DC için besleme voltajı	VDD	3.0	3.3	3.6	V	- Hayır.
TFT kapısı ON Voltajı	VGH	- Hayır.	18	- Hayır.	V	- Hayır.
TFT kapısı OFF Voltajı	VGL	- Hayır.	-6	- Hayır.	V	- Hayır.
TFT Ortak Voltaj	Vcom	- Hayır.	4.4	- Hayır.	V	- Hayır.
AVDD	Avdd	- Hayır.	9.6	- Hayır.	V	- Hayır.

Notlar:

1. VGH TFT Gate çalışma voltajıdır.

2. VGL TFT Gate çalışma voltajıdır. VGL sinyalinin düşük voltaj düzeyi

Vcom ile aynı fazda dalgalanır.

3. Vcom, ekran kalitesini optimize etmek için ayarlanmalıdır, Crosstalk ve Kontrast oranı gibi.

4. Değer sadece referans değeridir. Müşteri ayar değerini

Farklı D-IC.

Arka ışık ünitesi özellikleri

Arka ışık sistemi, beyaz 42 LED'li bir kenar aydınlatma türüdür. Arka ışığın özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	16.8	- Hayır.	19.2	V	-
İleri akım	Ben..._F	- Hayır.	140	-	mA	-
Parlaklık ((LCD + CTP ile)	Lv		TBD	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü

ÜrünResim

Fabrika Tesisleri ve Sertifikaları

Özellik:

10.1 inçlik TFT ince filmli transistör LCD monitörünüzü TXWEI ile özelleştirin, model numarası TXW100041B0-CTP, Guangdong, Çin'den.
Bu ürün CE ROHS FCC sertifikalıdır ve müzakere edilebilen asgari sipariş miktarı ve fiyatına sahiptir. Karton ambalajlı ve teslim süresi 16 gündür.
Ödeme şartları L / C TT D / P'yi içerir ve tedarik kapasitesi 10000pcs'dir.
Mekanik dış hat boyutu 247.69*154.09*6.8mm, 30 arka ışık LED'si ve HX8282A11'in LCM Sürücü IC'si ile.
Etkin alan 222.72 ((H) * 125.28 ((V) ve piksel sayısı 1024 * 3RGB ((H) X600 ((V) dir.
