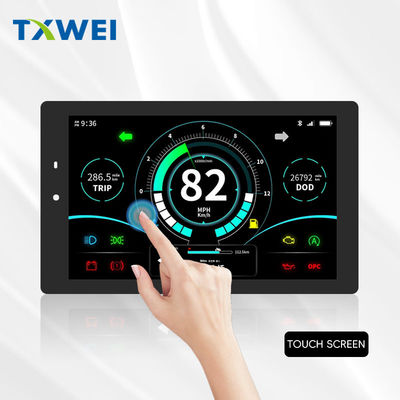

7 inçlik 600X1024 Çözüm 800cd/m2 Elektrikli Araç Araç Araç Panosu TFT LCD Ekranı MIPI Arayüzü

Ürünler

7 inçlik 600X1024 Çözüm 800cd/m2 Elektrikli Araç Araç Araç Panosu TFT LCD Ekranı MIPI Arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700088K0-CTP

Mekanik Anahat Boyutu (G*Y*T):

104.36*178.67*5.28

Piksel Sayısı:

600*3RGB(Y)X1024(D)

Lcm pin n sayısı:

40PIN

Boyut:

LCM Sürücü IC'si:

JD9365DA

Lümen dereceleri:

800 cd/m²

Lcm Arayüzü:

MIPI arayüzü

Piksel Aralığı (G*Y):

0,11775(H) *0,11775(V)

Vurgulamak:

800 cd/m2 Elektrikli Araç Aracı Araç Tablosu

7 inçlik TFT LCD ekranı

600X1024 7 Inch LCD Modülü

Ürün Tanımı

7 inç IPS TFT LCD Ekranı JD9365DA Sürücü MIPI Arayüzü Ürün Tanıtımı

TXW700088K0-CTPTFT LCD ekranı, kapasitif dokunmatik ekran (CTP) TFT LCD modülü ile 7 inçlik bir portre modudur, QVGA çözünürlüğü gösterir600*1024Pikseller, bu TFT LCD modülüJD9365DAMIPI arayüzünü destekler. Analog (Vcc) için besleme voltajı18VBu modülün ışıltı önleyici yüzey paneli var ve tüm bakış açıları görünür.

TXW700088K0-CTPekran ürünü yüksek parlaklıklı bir arka ışık kullanır, yüksek parlaklıklı bir kutuplaştırıcı ile, yüzey parlaklığı 800 NITS'e ulaşabilir ve CTP yüzeyi parlama karşıtıdır,Böylece bu ürün güneş ışığında okunabilir.Bu LCD modülü, yüksek kaliteli ve renkli görüntü göstermesi gereken gömülü sistemlerde, endüstriyel cihazlarda, güvenlik ve el cihazlarında kullanılabilir.

Özellikleri:

Ürün:	7 inçlik TFT LCD ekranı
Karar:	600*1024
Görme yönü:	IPS Tüm Görme Açıları
Pin Numarası:	40 Pin
Yüzey Parlaklığı:	800 Cd/m2
LED ömrü:	20000 Saat
Dokunmatik ekran:	Kapasitatif dokunma paneli
Kapağın cam boyutu:	Özelleştirilebilir
Arayüz:	MIPI
Mekanik Çizelge Boyutu:	104.36 çarpı 178.67 çarpı 5.28
Sürücü İK:	JD9365DA
Uygunluk:	CE & FCC & RoHS uyumlu

7 inç IPS TFT LCD EkranıJD9365DASürücünün MIPI arayüzü.ÜrünÇizim

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 18 beyaz LED'li bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	16.8	- Hayır.	19.2	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	120	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	800	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	20,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCM Fonksiyonel
1	GND	Güçlü Yer
2	MIPI_D0+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
3	MIPI_D0-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
4	GND	Güçlü Yer
5	MIPI_D1+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
6	MIPI_D1-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
7	GND	Güçlü Yer
8	MIPI_CLK+	Yüksek hızlı arabirim saat diferansiyel sinyali giriş/çıkış pinleri
9	MIPI_CLK-	Yüksek hızlı arabirim saat diferansiyel sinyali giriş/çıkış pinleri
10	GND	Güçlü Yer
11	MIPI_D2+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
12	MIPI_D2-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
13	GND	Güçlü Yer
14	MIPI_D3+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
15	MIPI_D3-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
16~17	GND	Güçlü Yer
18~19	VCC 1.8V	I/O devresi için güç kaynağı
20 ~ 23	NC	NC
24	Dönüştür	Birini düşük ayarlamak LSI'yi başlatır
25 ~ 26	NC	NC
27	GND	Güçlü Yer
28 ~ 29	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
30	GND	Güçlü Yer
31	NC	NC
32 ~ 33	GND	Güçlü Yer
34	NC	NC
35 ~ 36	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
37	GND	Güçlü Yer
38~39	VDD 3.3V	DC/DC devresi için güç kaynağı
40	NC	NC

CTPPINAçıklama:

Pin No.	Simge	CTPFonksiyonel
1	CTP_VCC2.8V	Dokunmatik panel POwertedarik2.8~3.3V
2	CTP_INT1.8V	Dokunma paneli kesinti çıkışı
3	CTP_RST1.8V	Dokunma paneli sıfırlama
4	CTP_SCL1.8V	Dokunmatik panel I2C saati
5	CTP_SDA1.8V	Dokunmatik panel I2C verileri
6	GND	PToprak

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü

Ürün Resimleri

TFT LCD Ekran Modülü Üretici - 400'den fazla TFT standart ürünü

Tian XianweiSAEF, Çin merkezli TFT LCD ekran üreticisidir. SAEF, 0.96 gibi boyutlarda küçük ve orta boyutlu TFT ekran modüllerinin geniş bir ürün yelpazesi sunar. "1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6 inç, 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"ve 32"Bu web sitesinde 200'den fazla TFT standart modeli listelenmiştir; ayrıca,Müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir..

Arama anahtar kelimesi: tft 7",7TFT LCD,7" LCD,7Inç LCD, LCD7,7Tft ekranı,7"Tft ekranı,7İnçlik tft ekran, tft ekran7İnç, tft ekran7"7Inch tft LCD ekran,7"TFT ekranı,7İnçlik ekran, ekran7Inç, TFT ekranı7"7Inçlik TFT LCD ekranı
