| MOQ: | negotiate |
| fiyat: | negotiate |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000pcs |

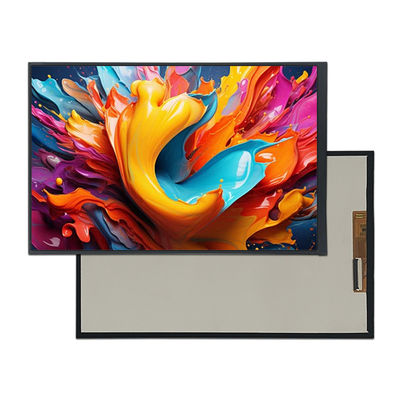

10.1 inç TFT LCD Ekran Geniş Sıcaklık İşlem 800*1280 Ekran MIPI 40 Pin
Ürün Tanıtımı
TXW100035B2 TFT LCD ekranı, 800 * 1280 piksel çözünürlüğü ile 10.1 inçlik bir IPS tam görüntü ekranıdır.TFT ekranı TXW100035B2 24V'de çalışır (güç kaynağı voltajı)
TXW100035B2 dokunmadan tasarlanmış, özelleştirilebilir dokunmatik ekran, isteğe bağlı IIC ve USB arayüzleri.TFT LCD ekranının kalitesi TXW100035B2 iyiEndüstriyel düzeyde bir ekran olarak, bu ürün cihaz kontrol panelleri, mobil ödeme ürünleri, güvenlik erişim kontrol ürünleri, enstrümanlar ve metreler gibi alanlarda yaygın olarak kullanılır.tıbbi ekipman, akıllı evler, nesnelerin interneti ve ev aletleri.
| Ürün: | 10.1 inçlik TFT LCD Ekranı |
| Yüzey Parlaklığı: | 550 Cd/m2 ((nits) |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Pin Numarası: | 40 pin |
| Karar: |
800*1280 |
| Arayüz: | MIPI |
| Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
| Etkin Alan: |
135.36 ((H) * 216.576 ((V)(mm) |
| Çizelge: |
143 çarpı 228.6 çarpı 2.8(mm) |
| Dokunmatik ekran: | CTP Seçeneklidir |
| Görüntüleme Renkleri: | 16.7 M |
|
LCM Sürücü IC: |
JD9365DA |
|
Arka ışık voltajı: |
24V |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | CE & FCC & RoHS Uyumlu |
Özellikleri
Bu 10,1 inçlik TFT Ekranı, amorf silikon TFT'leri (ThinFilm Transistors) aktif anahtarlama cihazları olarak kullanan renkli aktif matris TFT LCD'dir.
Bu PCAP TFT LCD 10.1 inç ekranı, kapak camıyla tasarlanmıştır ve müşteri gereksinimleri doğrultusunda özelleştirilebilir.
Bu 10,1 inçlik TFT ekranı renk aralığı %50 Min. %45'tir.
Bu 10.1 inç LCD TFT'nin yanıt süresi Typ. 30ms, Max. 35ms.
Bu 10.1 inç MIPI TFT, -30 derece ile +80 derece arasında geniş bir sıcaklıkta çalışır.
Ürün Çizimi
Modül Fonksiyon Açıklaması
| Pin No. | Simge | LCMFonksiyonel |
| 1 | NC | NC |
| 2 | VDD/3.3V | DC/DC devresi için güç kaynağı |
| 3 | VDD/3.3V | DC/DC devresi için güç kaynağı |
| 4 | GND | PToprak |
| 5 | Dönüştür | Birini düşük ayarlamak LSI'yi başlatır |
| 6 | NC | NC |
| 7 | GND | PToprak |
| 8 | MIPI_D0N | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 9 | MIPI_D0P | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 10 | GND | PToprak |
| 11 | MIPI_D1N | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 12 | MIPI_D1P | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 13 | GND | PToprak |
| 14 | MIPI_CLKN | MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri |
| 15 | MIPI_CLKP | MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri |
| 16 | GND | PToprak |
| 17 | MIPI_D2N | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 18 | MIPI_D2P | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 19 | GND | PToprak |
| 20 | MIPI_D3N | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 21 | MIPI_D3P | MIPI-DSI Veriler diferansiyel sinyali giriş pinleri |
| 22 | GND | PToprak |
| 23 ~ 24 | NC | NC |
| 25 | GND | PToprak |
| 26 ~ 29 | NC | NC |
| 30 | GND | PToprak |
| 31 ~ 32 |
LEDK |
Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 33~38 | NC | NC |
| 39~40 |
LEDA |
Arka ışık anod giriş terminalinin güç kaynağı. |
Optik özellikleri
RGüvenilirlik Test Ürünü
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +70°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +60°C / 96H | |
| 4 | Düşük Hızlı. | -20°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakikada) ~60°C (30 dakikada),50 döngü |
Ürün Görüntüsü
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
Tian Xianwei Technology, Çin merkezli TFT LCD ekran üreticisidir.Tian Xianwei, 0 gibi boyutlarda küçük ve orta boyutlu TFT ekran modüllerinin geniş bir ürün yelpazesi sunar..96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" ve 32" TFT (aktif alanın çapsal boyutu) vb.Bu web sitesinde listelenen 200'den fazla TFT standart modeli vardır; Ayrıca, neredeyse her öğe müşterilerin gereksinimlerini karşılamak için standart öğelerden türetmek için kabul edilebilir.
Tian Xianwei TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre niteliklidir.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.Tian Xianwei TFT LCD ekranları, çeşitli çözünürlüklerde ve ayrıca dirençli ve projeksiyonlu kapasitif (PCAP dokunmatik ekran) teknolojisinde dokunmatik ekran seçeneğinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arayüzüne sahiptir.Tian Xianwei TFT modülleri endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
