7 inçlik TFT LCD Ekran 800*1280 Parlaklık 350cd/m2 Güvenlik Erişim Kontrolü Ekran Paneli

Ürünler

7 inçlik TFT LCD Ekran 800*1280 Parlaklık 350cd/m2 Güvenlik Erişim Kontrolü Ekran Paneli

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700081S0-MT

Mekanik Anahat Boyutu (G*Y*T):

104.5 ((W) *171.5 ((H) *4.43 ((T)

Boyut:

Lümen dereceleri:

350 cd/m²

Piksel Aralığı (G*Y):

0,11775(H) *0,11775(V)

Lcm Arayüzü:

MIPI arayüzü

Piksel Sayısı:

800*3RGB ((H) X1280 ((V)

LCM Sürücü IC'si:

ILI9881C

Vurgulamak:

800*1280 7 inçlik TFT LCD ekranı

7 inçlik TFT LCD ekran paneli

Güvenlik erişim kontrolü ekran paneli

Ürün Tanımı

Ürün Tanımı:

Tianxianwei TXW700081S0-MT dokunmatik ekran cam yüzey tedavisi, antibakteriyel, su geçirmez, parmak izi, parlaklık ve yansıma karşıtı gibi birden fazla işlevsel seçeneğe sahiptir.Müşterinin özel gereksinimlerine göre özelleştirebilirizKapak camının boyutu müşterinin talebine göre özelleştirilebilir. toz önlemeyi elde etmek için, camın arkasındaki basamaklara 3M VHB uygulayacağız,Kullanıcının cihazına toz girmesini tamamen engelleyebilenBu ürünün tasarımında, aynı zamanda anti-statik bir işlem de gerçekleştirdik.Bir başka uygulama seçeneği, ürünün çıplak ellerle ya da plastik eldivenler takarak mükemmel bir dokunma etkisi sağlayabilmesidir..

Tianxianwei TXW700081S0-MT şu anda 350 nit parlaklığı ile müşteriler tarafından kullanılıyor.farklı ortamlarda kullanıcıların ihtiyaçlarını karşılamak için özelleştirilmiş parlaklık ve çözünürlüğü desteklerizGüvenlik erişim kontrolü, çocuk eğitimi, mobil ödeme, endüstriyel kontrol, enstrümantasyon, tıbbi ekipman, akıllı evler, nesnelerin interneti gibi alanlarda yaygın olarak kullanılmaktadır.Ev aletleri, vb.

Ürün Hızlı Ayrıntıları

1. LCD Boyutu: 7 ′′ inç TFT
2çözünürlük: 800*1280
3Görme açısı: Özgür, tüm görme açıları
4Çizelge Boyutu: 104.5 ((W) * 171.5 ((H) * 4.43 ((T) mm
5. LCM Arayüz Tipi: MIPI

6. CTP Arayüz Tipi: I2C
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8- Dokunma paneli: Kapasitif dokunma ekranı ((CTP)

Spesifikasyon

Ürün	İçeriği	Birlik
LCD Tipi	7.0 TFT-LCD, iletim
Çizelge Boyutu	104.5 ((W) 171.5 ((H) 4.43 ((T)	mm
Etkin Alan	94.2 ((H) * 150.72 ((V)	mm
Görme yönü	Tüm Görme açıları	---
Renk Göster	16.7M
Nokta sayısı	800*1280	Noktalar
Dot Pitch (H × V)	0.11775 ((H) *0.11775 ((V)	mm
Assy Tipi	COG+FPC+BL+CTP	---
Arka ışık	Beyaz LED arka ışık	-
Arayüz	MIPI arayüzü
Lcm pin n sayımı	31	Pin

Ürün Çizimi

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1-3	LEDA AA0DDBDB15~DB0 DB15~DB0	Arka ışık anod giriş terminalinin güç kaynağı.
4	NC	NC
5-8	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
9	GND	PToprak
10	GND	PToprak
11	MIPI_D2+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
12	MIPI_D2-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
13	GND	PToprak
14	MIPI_D1+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
15	MIPI_D1-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
16	GND	PToprak
17	MIPI_CLK+	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
18	MIPI_CLK-	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
19	GND	Güçlü Yer
20	MIPI_D0+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
21	MIPI_D0-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
22	GND	PToprak
23	MIPI_D3+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
24	MIPI_D3-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
25	GND	PToprak
26	TE	MPU arayüzünde TE (Yırtma Etkisi) pinini hizmet verir
27	Dönüştür	Birini düşük ayarlamak LSI'yi başlatır
28	Kimlik	Kimlik algılama devresinin PIN'i.
29	VDDIO/1.8V	I/O devresi için güç kaynağı
30-31	VDD/3.3V	DC/DC devresi için güç kaynağı

CTPPINAçıklama:

Pin No.	Simge	CTPFonksiyonel
1	CTP_VDD3.3V	DC/DC devresi için güç kaynağı
2	CTP_SCL3.3V	Dokunmatik panel I2C saati
3	CTP_SDA3.3V	Dokunmatik panel I2C verileri
4	CTP_INT3.3V	Dokunma paneli kesinti çıkışı
5	CTP_RST3.3V	Dokunma paneli sıfırlama
6	GND	PToprak

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü

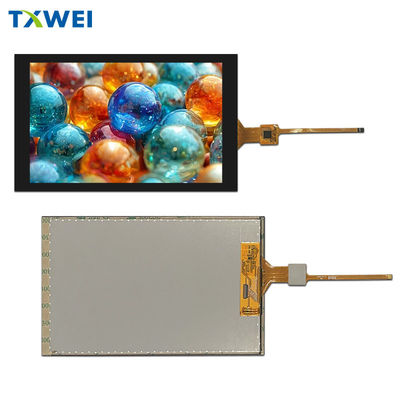

Ürün Görüntüsü

Fabrika Tesisleri ve Sertifikaları
