MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü

Ürünler

MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700081S0

Mekanik Anahat Boyutu (G*Y*T):

99,65*160,85*2,4 mm

Arka ışık akımı:

Boyut:

Lümen dereceleri:

400-550cd/m²

LCM Sürücü IC'si:

ILI9881C

Lcm Arayüzü:

MIPI arayüzü

Çalışma sıcaklığı:

-20+70

Piksel Aralığı (G*Y):

0,11775(H) *0,11775(V)

Vurgulamak:

MIPI arayüzü TFT LCD ekranı

800*1280 mobil ödeme ekranı

7 inçlik mobil ödeme ekranı

Ürün Tanımı

7.0" TFT 800x1280, TFT LCD 7.0 inç

TXW700081S0 TFT LCD modülü, 7 inç çaplı bir portre modu HD 800x1280 IPS serbest görünümlü tam renkli bir ekran. Dokunmatik ekranla donatılıp donatılmayacağını seçebilirsiniz.Bu modül MIPI arayüzünü destekliyorTXW700081S0 modelinin modül boyutu 99.65 (genişlik) x 160.85 (uzunluk) x 2.4 (kalınlık) mm'dir ve etkili alanı 94.2 x 150.72 mm'dir.

Modüle TXW700081S0 ve ILI9881C denetleyici entegre edilmiştir ve çalışma voltaj aralığı 15V'dir.

Yüzey parlaklığı 400-550 cd / m 2 (Nits) dir. Eğer manzara modu olarak kullanmak veya parlaklığı ayarlamak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin.Bu model, öğrenci öğrenimi gibi alanlarda yaygın olarak uygulanmıştır., mobil ödeme, endüstriyel güvenlik erişim kontrolü, cihazlama, tıbbi ekipman, akıllı ev, nesnelerin interneti, ev aletleri vb.

Ürün:	7 inçlik TFT LCD Touch	Karar:	800x1280 Nokta
Sürücü İK:	ILI9881C veya eşdeğer	Dokunmatik ekran:	Dokunmadan, PCAP isteğe bağlı
Kapağın cam boyutu:	Özelleştirilebilir	Görme yönü:	Ücretsiz ((80/80/80/80)
Çizelge:	99.65160.852.4mm	Etkin Alan:	94.2 ((H) * 150.72 ((V)nm
Arayüz:	MIPI (özelleştirilebilir)	Bağlantı:	FPC Bağlantı Tipi
Pin Numarası:	31 Pin (özelleştirilebilir)	Yüzey Parlaklığı:	400-550Cd/m2 ((nits)
Besleme voltajı:	15 V ((TYP Değeri)	Arka ışık tipi:	Beyaz LED
LED ömrü:	30000 Saat	Uygunluk:	CE & FCC & RoHS Uyumlu

7.0" TFT 800x1280, TFT LCD 7.0 inç Çizim

MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü 0

MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
2	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
3	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
4	NC	Bağlantı yok.
5	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
6	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
7	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
8	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
9	GND	PToprak
10	GND	PToprak
11	MIPI_D2+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
12	MIPI_D2-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
13	GND	PToprak
14	MIPI_D1+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
15	MIPI_D1-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
16	GND	PToprak
17	MIPI_CLK+	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
18	MIPI_CLK-	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
19	GND	PToprak
20	MIPI_D0+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
21	MIPI_D0-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
22	GND	PToprak
23	MIPI_D3+	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
24	MIPI_D3-	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
25	GND	PToprak
26	TE	MPU arayüzünde TE (Yırtma Etkisi) pinini hizmet verir
27	Dönüştür	Birini düşük ayarlamak LSI'yi başlatır
28	Kimlik	Bağlantı yok.
29	VDDIO/1.8V	I/O devresi için güç kaynağı
30	VDD/3.3V	DC/DC devresi için güç kaynağı
31	VDD/3.3V	DC/DC devresi için güç kaynağı

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 20 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	14		16	V	-
İleri akım	Ben..._F	- Hayır.	80	-	mA	-
Parlaklık ((LCD ile)	Lv		360	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü

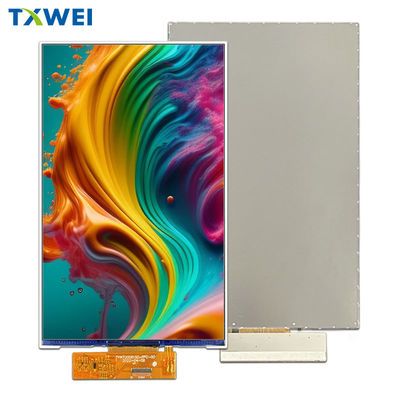

7.0" TFT 800x1280, TFT LCD 7.0 inç Ürün Görüntüsü

MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü 3

Tam otomatik fabrika ekipmanları

MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü 4

MIPI arayüzü 7 inç TFT LCD yüksek çözünürlüklü 800 * 1280 dikey LCD ekran modülü 5
