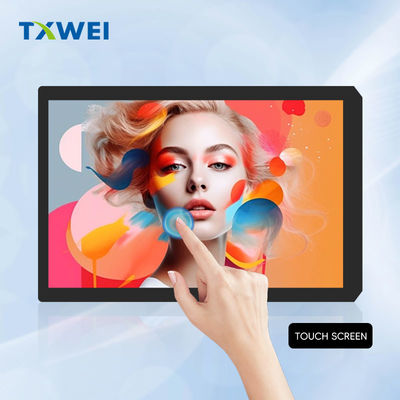

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü

Ürünler

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700078S0-CTP

Lcm pin n sayısı:

39Pin

Piksel Sayısı:

800*3RGB ((H) X1280 ((V)

Lümen dereceleri:

1100cd/m²

Etkin Alan:

94,2(Y) * 150,72(D)

Piksel Aralığı (G*Y):

0,11775(H) *0,11775(V)

Lcm Arayüzü:

MIPI arayüzü

Mekanik Anahat Boyutu (G*Y*T):

108.1*164.2*4.45mm

Vurgulamak:

800X1280 drone ekran paneli

MIPI Arayüzü LCD Ekranı

7 inçlik bir drone ekran paneli

Ürün Tanımı

1100nits TFT LCD Ekranı

FHD TFT LCD Ekranı

mipi Arayüz TFT LCD Ekranı

Bu madde hakkında TXW700078S0-CTP

Genel bakış

7 inçlik Yüksek Parlaklıklı TFT LCD ekranımız zorlu ışık koşullarında üstün görsel performans sağlamak için tasarlanmıştır.1100 nit'in etkileyici bir parlaklığı ve 800*1280 noktanın tam HD çözünürlüğü ile, bu ekran netlik ve canlılık gerektiren uygulamalar için mükemmeldir.Mobil Endüstri İşlemcisi Arayüzü) arayüzü, yüksek hızlı veri aktarımı ve en iyi görüntü kalitesini sağlar ve çeşitli endüstriyel, ticari ve tüketici uygulamaları için uygundur.

Temel Özellikler

Yüksek Parlaklık: 1100 nit'te bu ekran, dış mekanlarda veya iyi aydınlatılmış iç mekanlarda kullanılmak için idealdir. Doğrudan güneş ışığında bile mükemmel görünürlük sağlar.
Tam HD Çözünürlük: 800 * 1280 piksel çözünürlükte, bu ekran net görüntüler ve detaylı görseller sunarak genel kullanıcı deneyimini artırır.
MIPI Arayüzü: MIPI arayüzü düşük güç tüketimi ile yüksek hızlı veri aktarımına izin verir. Çeşitli cihazları destekler ve çok yönlü uyumluluğu sağlar.
Geniş Görme Köşeleri: Ekran, renk bozulması olmadan çeşitli konumlardan net görünürlük sağlayan geniş görme açıları (genellikle 160 ° yatay ve dikey) sunar.
Renk Performansı: Yüksek renk gamı ve mükemmel renk üretimi ile ekran, canlı, gerçek hayata uygun görüntüler görüntüleyebilir ve multimedya uygulamaları için uygundur.
Dayanıklılık: Sağlamlık için tasarlanan TFT LCD, çeşitli çevresel koşullara dayanacak şekilde tasarlanmıştır.
Kolay Entegrasyon: Kompakt biçim faktörü ve standart arayüzler, ekranın mevcut sistemlere entegre edilmesini kolaylaştırır ve sorunsuz bir kurulum süreci sağlar.

Uygulama senaryoları

Bu ürün, drone uzaktan kumandası, ödeme terminalleri, endüstriyel güvenlik, enstrümanlama, tıbbi ekipman, el bilgisayarları vb. gibi alanlarda yaygın olarak kullanılmaktadır.

Sonuçlar

7 inçlik Yüksek Parlaklıklı TFT LCD ekran, en son teknolojiyi, yüksek performansı ve çok yönlülüğü birleştirerek çok çeşitli uygulamalar için mükemmel bir seçim haline getirir.Dış mekanlarda veya endüstriyel ortamlarda kullanılır, bu ekran, kullanıcı deneyimini ve memnuniyetini artırarak görünürlüğü ve güvenilirliği garanti eder.

Özellikleri

Parametreler	Spesifikasyon	Birim	Not:
Çizelge Boyutu	108.1164.24.45	mm	KUMUR
Etkin Alan	94.2 ((H) * 150.72 ((V)	mm	Not 1.1
Parlaklık	1100	cd/m2	-
Piksel sayısı	800*3RGB ((H) X1280 ((V)	piksel	-
Pixel Pitch	0.11775 ((H) *0.11775 ((V)	MM	-
Dokunmatik ekran yapısı	G+G	-	-
Dokunma Sürücü IC	GT911	-	-
Dokunma Arayüzü	IIC
Renk aralığı	% 70 (Min.), % 75 (Tip.)		CF @C Light
Ekran Kipi	Normalde siyah.	-	-
Görme Yönü	85/85/85/85 (Tipik) 80/80/80/80 (Min.)	Deg.	CR>=10
Lcm pin n sayımı	39	PIN	-
Arabirim	MIPI Arayüzü	-	-
LCM Sürücü IC	ILI9881C

Not: H: yatay uzunluk, V: dikey uzunluk.

Not: Bu ürün için uyumlu IC'ler arasında ILI9881C, Touch Driver IC GT911 bulunmaktadır.IC hakkında tahmin ettiğimiz bilgi sadece referans için..

Mekanik çizim

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü 0

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü 1

Mutlak En Yüksek Sıralama

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	Topr	- 20	+60	°C
LCM depolama sıcaklığı	Tstg	-30	+70	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	Topr	- 20	+60	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	Tstg	-30	+70	°C
Nemlilik	RH	- Hayır.	90	%

Arka ışık ünitesi özellikleri

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	VF	28	- Hayır.	30	V	- Hayır.
İleri akım	Ben...F	- Hayır.	80	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	950	- Hayır.	cd/m2	- Hayır.
LED ömrü	N/A	- Hayır.	20,000	- Hayır.	Saat.	- Hayır.

Not: (1) LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.LLED ömrü, I çalıştırıldığında azalır.L25mA/LED'den büyüktür.

Modül Fonksiyon Açıklaması

- Hayır, hayır.	Simge	LCM Fonksiyonel	- Hayır, hayır.	Simge	LCM Fonksiyonel
1-2	GND	Güçlü Yer	20	MIPI_D1+	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
3	CTP_RST 1.8V	Dokunma paneli sıfırlama	21	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
4	LCD-RESET	Birini düşük ayarlamak LSI'yi başlatır	22	GND+	Güçlü Yer
5	CTP_INT 1.8V	Dokunma paneli kesinti çıkışı	23	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
6	TE	Yırtıcı etkisi için çerçeve başı darbesini	24	MIPI_CLK-	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
7	CTP_SDA 1.8V	Dokunmatik panel I2C verileri	25	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
8	LCD-ID	Kimlik algılama devresinin PIN'i.	26	MIPI_CLK+	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
9	CTP_SCL 1.8V	Dokunmatik panel I2C saati	27-28	GND	Güçlü Yer
10	GND	Güçlü Yer	29	PWM	LED sürüşünün PWM (Pulse Width Modulation) sinyali.
11	CTP_VCC 3.3V	Dokunmatik panel Güç kaynağı 2.8 ~ 3.3V	30	MIPI_D2-	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
12	MIPI_D0-	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri	31	LCD-VDDIO/1.8V	I/O devresi için güç kaynağı
13	GND	Güçlü Yer	32	MIPI_D2+	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
14	MIPI_D0+	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri	33-34	GND	Güçlü Yer
15	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.	35	VSP	Dış giriş voltajı ((4.8V ~ 6V)
16	GND	Güçlü Yer	36	MIPI_D3-	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
17	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.	37	VSN	Dış giriş voltajı ((-4.8V~-6V)
18	MIPI_D1-	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri	38	MIPI_D3+	MIPI-DSI Veriler diferansiyel sinyali giriş pik
19	GND	Güçlü Yer	39-40	GND	Güçlü Yer

Güvenilirlik Testi Ürünü

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü 2

Ürün Görüntüsü

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü 3

7 inç Yüksek Parlaklık 1100nits TFT LCD Ekranı FHD 800×1280 Nokta MIPI Arayüzü 4

Tesis ekipmanları
