7 inç MIPI TFT LCD 800 * 1280 nokta kapasitif dokunmatik ekran LCD ekranı

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700071S0-CTP

Arka ışık akımı:

160mA

LCM Sürücü IC'si:

ILI9881C

Etkin Alan:

94,2 (Y) * 150,72 (D)

Lümen dereceleri:

550cd/m2

Piksel Sayısı:

800*3RGB ((H) X1280 ((V)

Lcm pin n sayısı:

25 pin

Mekanik Anahat Boyutu (G*Y*T):

107,8(G) ×187,67(Y) ×4,45(K)mm

Vurgulamak:

Güvenlik erişim kontrolü ekran paneli

Kapasitif dokunmatik TFT LCD ekranı

550 cd/m2 TFT LCD Ekranı

Ürün Tanımı

Bu ürün hakkında 7 inç MIPI TFT LCD ekranı 25 pinli TXW700071S0-CTP

7 inç MIPI TFT LCD'yi tanıtıyorum800*1280çözünürlük, kapasitif dokunmatik ekran, ve 550 cd/m2 parlaklık ile IPS teknolojisi, işte detaylı bir ürün genel hatı:

Ekran özellikleri:

Boyutu: 7 inç, ayrıntılı görüntüleme ve kullanıcı etkileşimi için geniş bir ekran boyutu sağlar.
Çözünürlük: 800 * 1280 piksel, net görüntüler ve metin için tam HD netliği sağlar ve yüksek çözünürlüklü içerik için uygundur

Ekran teknolojisi:

TFT (Thin Film Transistor): Hızlı yanıt süresi ve yüksek kontrast sağlar, canlı ve gerçekçi renkler sağlar.
IPS (Yatay Değişimi İçin): Her yönde tutarlı renk ve parlaklık sağlamak için geniş bir görüntüleme açısı sağlar ve bu da işbirliği ortamları için ideal bir seçim haline gelir.

Dokunmatik ekran fonksiyonu:

Kapasitif dokunmatik ekran: çoklu dokunmatik jestleri destekler, sezgisel ve duyarlı kullanıcı etkileşimi elde eder.

Parlaklık ve Kontrast:

Parlaklık: 550cd/m2, monitörün parlak ortamlarda ve doğrudan güneş ışığında görülebilmesini sağlar, bu da onu açık hava veya iyi aydınlatılmış iç mekan uygulamaları için uygun kılar.
Yüksek kontrast: Belirtilmese de, IPS panelleri genellikle görüntülenen içeriğin derinliğini ve berraklığını artırarak yüksek kontrast sağlar.

Tasarım ve dayanıklılık:

Endüstriyel kalite yapısı: sürekli kullanımın zorlu testlerine dayanabilir,Profesyonel ve ticari ortamların gereksinimlerine dayanabilecek sağlam bir tasarıma sahip.
Geniş sıcaklık aralığı: Çeşitli iklim koşullarında güvenilirliği sağlayan geniş bir sıcaklık aralığında sorunsuz çalışır.

Uygulama:

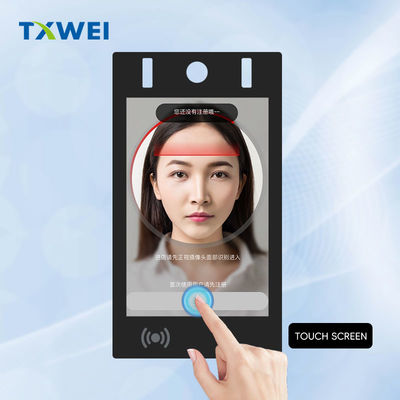

Güvenlik erişim kontrolü, mobil ödeme, endüstriyel güvenlik, enstrümanlama, tıbbi ekipman, akıllı ev, nesnelerin interneti, ev aletleri vb. gibi alanlar için çok uygundur.

Bu 7 inçlik MIPI TFT LCD ekranı, çeşitli profesyonel ve ticari uygulamalar için yüksek çözünürlüklü, yüksek parlaklıklı, dokunmatik ekranlar arayanlar için mükemmel bir seçimdir.

Daha fazla bilgiye ihtiyacınız varsa veya bir teklif talep ederseniz, lütfen bizimle iletişime geçin!

Özellikleri

Özellikleri	Boyut	7 inç.
	Karar	800*3RGB ((H) X1280 ((V)
	Arayüz	MIPI Arayüzü
	Renk Derinliği	16.7M
	Ekran Spesifikasyonu. Piksel mesafesi (mm)	0.11775 ((H) *0.11775 ((V)
	Piksel Yapılandırması	RGB Dikey Çizgi
	Ekran Kipi	Normalde siyah.
	TP Sürücü IC	GT9271
	LCD Yüzey Tedavisi	Parlama karşıtı kaplama: ((3H)
	Görme Yönü	U/D/L/R:85/85/85/85
	Kontrast oranı	550 ((TYP.)
	Renk gamı	% 72
	Parlaklık ((cd/m2)	550 ((TYP.)
	Lcm pin n sayımı	25 pin
	LED numaraları	24 LED
	LCM Sürücü IC	ILI9881C
Mekanik	Mekanik ÇizelgeKüçüklük (WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Etkin alan	94.2 ((H) * 150.72 ((V)
	CTP ile / CTP olmadan	CTP ile

Ürün Çizimi

7 inç MIPI TFT LCD 800 * 1280 nokta kapasitif dokunmatik ekran LCD ekranı 0

7 inç MIPI TFT LCD 800 * 1280 nokta kapasitif dokunmatik ekran LCD ekranı 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+60	°C
LCM depolama sıcaklığı	T_STG	-30	+70	°C
TP Çalışma sıcaklığı ve nemliği ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SSstoku sıcaklığı ve nemliği ((20% ~ 90%RH)	T_STG	-30	+70	°C
Nemlilik	RH	-	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 24 beyaz LED'den oluşan bir kenar aydınlatma türüdür.

aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	8.4	- Hayır.	9.9	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	160	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	TBD	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	VDD 3.3V	DC/DC devresi için güç kaynağı
2	VDD 3.3V	DC/DC devresi için güç kaynağı
3	Dönüştür 3.3V	Birini düşük ayarlamak LSI'yi başlatır
4	GND	PToprak
5	MIPI_D0N	Düşük voltaj diferansiyel verilerinin negatif kutupluğu 0 sinyali
6	MIPI_D0P	Düşük voltaj diferansiyel verisinin pozitif kutupluğu 0 sinyali
7	GND	PToprak
8	MIPI_D1N	Düşük voltaj diferansiyel veri sinyalinin negatif kutupluğu 1
9	MIPI_D1P	Düşük voltajlı diferansiyel verilerin pozitif kutupluğu1Sinyal
10	GND	PToprak
11	MIPI_CLKN	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
12	MIPI_CLKP	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
13	GND	PToprak
14	MIPI_D2N	Düşük voltaj diferansiyel veri sinyali 2'nin negatif kutupluğu
15	MIPI_D2P	Düşük voltajlı diferansiyel verilerin pozitif kutupluğu2Sinyal
16	GND	PToprak
17	MIPI_D3N	Düşük voltajlı diferansiyel veri sinyalinin negatif kutupluğu 3
18	MIPI_D3P	Düşük voltajlı diferansiyel verilerin pozitif kutupluğu3Sinyal
19	GND	PToprak
20	PWM	LCD arka ışık kontrolü PWM çıkış iğnesi
21	GND	PToprak
22	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
23	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
24	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
25	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.

CTPPINAçıklama:

Pin No.	Simge	TPFonksiyonel
1	CTP_RST3.3V	Dokunma paneli sıfırlama
2	CTP_INT3.3V	Dokunma paneli kesinti çıkışı
3	CTP_SDA3.3V	Dokunmatik panel I2C verileri
4	CTP_SCL3.3V	Dokunmatik panel I2C saati
5	GND	PToprak
6	CTP_VDD3.3V	Dokunmatik panel I/O PWR kaynağı

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü

Ürün Görüntüsü
