7 inçlik TFT LCD ekranı 1024 * 600 nokta 50 pin RGB arayüzü HX8282A11 özel dokunmatik ekran

Ürünler

7 inçlik TFT LCD ekranı 1024 * 600 nokta 50 pin RGB arayüzü HX8282A11 özel dokunmatik ekran

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700028N0

Boyut:

Etkin Alan:

154.21 ((H) * 85.92 ((V)

Mekanik Anahat Boyutu (G*Y*T):

164,9*100*3,5 mm

Lcm pin n sayısı:

50pin

Lcm Arayüzü:

RGB 24 Bit Arayüz

Lümen dereceleri:

800 cd/m²

Piksel Aralığı (G*Y):

0,1506*0,1432

Vurgulamak:

7 inç TFT LCD ekran

Ürün Tanımı

7 inç TFT1024*600Dots ürün tanıtımı

Model numarası.:TXW700028N0

TXW700028N0, 1024 * 600 noktanın çözünürlüğüne sahip 7 inçlik TN iletimli renk aktif matrisli TFT LCD ekranıdır. Modül boyutu 164.9 (genişlik) X 100 (yükseklik) X 3.5 (derinlik) mm; Etkili alan 154.21 (genişlik) X85.92 (yükseklik) mm. Bu TFT monitörü 24 bitlik RGB arayüzünü destekler. Parlama karşıtı ekran yüzeylerinin yardımıyla ekran ışığı yansıtmaz ve daha iyi görüntü kalitesini korur.

Bu modülün kontrast oranı 500: 1 (tipik değer) ve parlaklığı 800 nit (tipik değer) dir. LCM'nin güç kaynağı voltaj aralığı 8.9-10V'dir ve tipik değeri 9.5V'dir.Bu modül -30 ila +85 °C sıcaklık aralığında çalışır ve -30 ila +85 °C arasında sıcaklıklar saklar..

Özellikleri

Ürün	Spesifikasyon
LCD boyutu	7.0 inç ((Diagonal)
Sürücü elemanı	a-Si TFT aktif matris
Karar	1024*3RGB ((H) X600 ((V)
Görüntüleme modu	Normalde beyazdır.
Nokta mesafesi	0.1506*0.1432mm
Etkin alan	154.21 ((H) * 85.92 ((V) mm
Modül boyutu	164.91003.5mm
Yüzey işlemi	Parlama karşıtı
Renk düzenlemesi	RGB şeridi
LCM Sürücü IC	HX8282A11
Arka ışık akımı	200-280mA
Lumen derecesi	800cd/m2

7" TFT 1024x600 nokta Ürün Çizimi

7 inçlik TFT LCD ekranı 1024 * 600 nokta 50 pin RGB arayüzü HX8282A11 özel dokunmatik ekran 0

7 inçlik TFT LCD ekranı 1024 * 600 nokta 50 pin RGB arayüzü HX8282A11 özel dokunmatik ekran 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMAçıklama
1	LEDA	LED arka ışık anod girişi için güç kaynağı.
2	LEDA	LED arka ışık anod girişi için güç kaynağı.
3	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
4	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
5	GND	Güç zemini
6	VCOM	Ortak Voltaj
7	DVDD	Dijital devre için güç 3.3V
8	Mod	DE/SYNC modu seçili. MODE=H:DE modu;MODE=L:SYNC modu
9	DE	RGB I/F modundaki veri etkinleştirme sinyali 1
10	VS	Dikey senkronizasyon. RGB I/F sinyali
11	HS	Yatay senkronizasyon. RGB I/F sinyali
12 ~ 19	B7~B0	8 bit veri otobüsü mavi verileri gösterir
20 ~ 27	G7~G0	8 bit veri otobüsü yeşil verileri gösterir
28 ~ 35	R7~R0	8 bit veri otobüsü kırmızı verileri gösterir.
36	GND	Güç zemini
37	DCLK	RGB I/F'de piksel saat sinyali
38	GND	Güç zemini
39	L/R	Sol / sağ seçimi
40	U/D	Yukarı/aşağı seçimi
41	VGH	Kapı AŞKİ Voltaj
42	VGL	Kapı OFF Voltajı
43	AVDD	Analog devreler için güç
44	Dönüştür	Küresel rezerv
45	NC	Bağlantı yok.
46	VCOM	Ortak Voltaj
47	DITHB	Dithering fonksiyonu. Dithering fonksiyonu. DITHER = H: İç dithering fonksiyonunu etkinleştir; DITHER = L:İçsel dinleme fonksiyonunun devre dışı bırakılması
48	GND	Güç zemini
49	NC	Bağlantı yok.
50	NC	Bağlantı yok.

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
Nemlilik	RH	10	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
TFT OperationFrame oranı	Hz	- Hayır.	60	- Hayır.	Hz
DC/DC için besleme voltajı	VDD	3.0	3.3	3.6	V
TFT kapısı ON Voltajı	VGH	17	18	19	V	Not 2
TFT kapısı OFF Voltajı	VGL	- Altı.5	-6	- Beş.5	V	Not 2
TFT Ortak Voltaj	Vcom	3.0	3.15	3.3	V	Not 1
AVDD	Avdd	8.9	9.0	9.1	V	Not 3

Not 1: Flicker Değeri'ni optimize etmek için VCOM değeri farklı koşullara göre ayarlanmalıdır.
Not 2: VGH ve VGL, TFT kapısının çalışma voltajlarıdır.
Not 3: Kontrastı ayarlayın, rengi daha büyük ve koyu yapın ve rengi daha küçük ve daha açık yapın.

Arka ışık ünitesi özellikleri

Arkaplan aydınlatma sistemi, 30 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arkaplan aydınlatmasının özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	8.8	- Hayır.	10	V	-
İleri akım	Ben..._F	- Hayır.	200	- Hayır.	mA	-
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	650	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

Güvenilirlik Testi Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	60°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~70°C (30 dakika),50 döngü

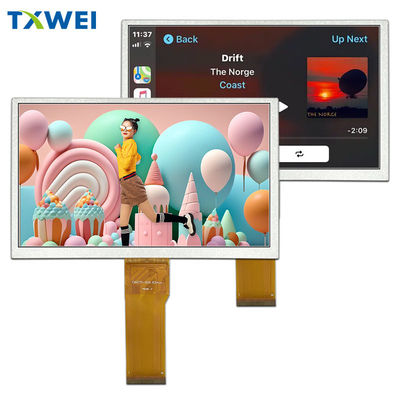

7" TFT 1024x600 nokta Ürün Görüntüsü
