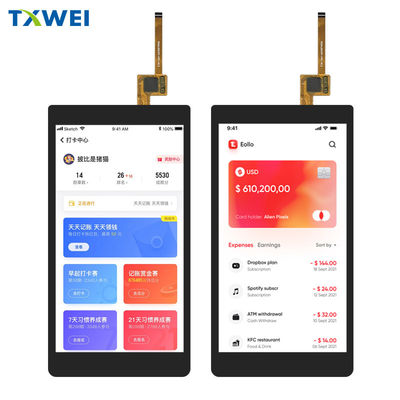

5.5 Inch TFT Ekran Üretici, Portret Tipi 5.5 Inch PCAP TFT Ekranı

Ürünler

5.5 Inch TFT Ekran Üretici, Portret Tipi 5.5 Inch PCAP TFT Ekranı

MOQ:	müzakere etmek
fiyat:	negotiate
Standart ambalaj:	karton
teslim süresi:	16 gün
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Shenzhen, Guangdong

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949

Model numarası

TXW550039N0-CTP

Vurgulamak:

720*1280 TFT LCD Panel

Güneş ışığı ile okunabilen TFT LCD panelleri

5.5 inçlik TFT LCD panelleri

Ürün Tanımı

TFT LCD Touch 5.5 "Inch HD 720x1280 Portre IPS Tam Görme Açısı CTP LCD Modülü ile MIPI Arayüzü ile TFT

5.5 Inch TFT Display Üretici, Portre Tipi 5.5 Inch PCAP TFT Display Giriş

Özellikleri

Bu 5.5 inçlik TFT LCD ekranıTXW550039N0-CTP3 5,5 inçlik bir çapta ve 720x1280 piksel çözünürlükte.
Bu 5.5 inçlik LCD ekran modülü birST7703Kontrol ve sürücü IC fonksiyonlarını içeren ve MIPI arayüzlerini destekleyen entegre devre.
Bu 5.5 inçlik PCAP TFT ekranı 21V'den güç kaynağı voltajına (Vdd) sahiptir.
Bu 5.5 inçlik LCD ekran, tam görüntü açısı 85/85/85/85 max ile IPS tipi bir ekran.
Bu 5.5 inçlik portre TFTTXW550039N0-CTP350 nit parlaklığı ile portre modunda görüntülenir ve özelleştirilebilir
Bu 5.5 inçlik TFT ekran PCAP (yansıtma kapasitif) dokunmatik paneli ile donatılmıştır.ST7703IC, I2C arayüzü ve 5 nokta dokunma teknolojisi, duyarlı ve kullanıcı dostu bir deneyim sağlar.
Bu 5.5 inçlik PCAP TFT ekranı, -20 ° C'den +70 ° C'ye kadar değişen sıcaklıklarda çalışabilir; Depolama sıcaklığı -30 ° C ile +80 ° C arasında.
İçişinde veya açık havada kullanılırsa kullanılsın, bu 5.5 inçlik TFT LCD ekranı çeşitli görüntüleme gereksinimlerini karşılayabilir.Elde tutulan PDA, POS makinesi, anket cihazı, tıbbi kontrol, güvenlik, eğitim ekranı, ekipman kontrol paneli ve diğer alanlar.

Ürün Bilgisi

Ürün:	5.5 inçlik TFT LCD ekranı
Karar:	720x1280 Noktalar
Arayüz:	MIPI
Görme yönü:	IPS Tüm Görme açısı ((85/85/85/85)
Dokunmatik ekran:	PCAP
PCAP yapısı:	G+FF
CTP kontrolörü:	GT911
LCD denetleyici:	ST7703
Kapağın cam boyutu:	Özelleştirilebilir
Bağlantı:	ZIF FPC
Pin Numarası:	25 Pin
Yüzey Parlaklığı:	350 Cd/m2 ((nits)
LED ömrü:	30000 Saat
Uygunluk:	CE & FCC & RoHS uyumlu

5.5 Inch TFT Ekran Üreticisi, Portre Tipi 5.5 Inch PCAP TFT Ekran Çizimi

5.5 Inch TFT Ekran Üretici, Portret Tipi 5.5 Inch PCAP TFT Ekranı 0

5.5 Inch TFT Ekran Üretici, Portret Tipi 5.5 Inch PCAP TFT Ekranı 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+60	°C
LCM depolama sıcaklığı	T_STG	-30	+70	°C
TP Çalışma sıcaklığı ve nemliği ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SSstoku sıcaklığı ve nemliği ((20% ~ 90%RH)	T_STG	-30	+70	°C
Nemlilik	RH	-	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, beyaz 14 LED ile kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	19.6	- Hayır.	22.4	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	40	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	TBD	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

(1) LED ömrü, modül parlaklığının IL = 20mA/LED'de orijinal parlaklığın %50'ine düşmesi olarak tanımlanır.

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCM Fonksiyonel
1-2	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
3-4	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
5	GND	Güçlü Yer
6	IOVCC1.8V	I/O ve arayüz güç kaynağı (IOVCC):1.65V ila 2.0V
7	VCI2.8V	Analog güç kaynağı (VCI):2.5V ila 3.3V
8	Dönüştür	Sinyal giriş terminalini sıfırla.
9	TE	Yırtıcı etkisi için basıncını çerçeveleyin.
10	LCD-ID	Kimlik algılama devresinin PIN'i.
11	GND	Güçlü Yer
12	CLKP	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
13	CLKN	Yüksek hızlı arabirim saat diferansiyel sinyali girişi/ çıkışTırnaklar
14	GND	Güçlü Yer
15	D0P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
16	D0N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
17	GND	Güçlü Yer
18	D1P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
19	D1N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
20	GND	Güçlü Yer
21	D2P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
22	D2N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
23	GND	Güçlü Yer
24	D3P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
25	D3N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri

Pin No.	Simge	TPFonksiyonel
1	CTP_VCC 3.3V	Dokunmatik panel POwertedarik2.8~3.3V
2	CTP_RST1.8V	Dokunma paneli sıfırlama
3	CTP_SCL1.8V	Dokunmatik panel I2C saati
4	CTP_SDA1.8V	Dokunmatik panel I2C verileri
5	CTP_INT1.8V	Dokunma paneli kesinti çıkışı
6	GND	PToprak

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü

5.5 Inch TFT Ekran Üretici, Portre Tipi 5.5 Inch PCAP TFT Ekran Görüntüsü
