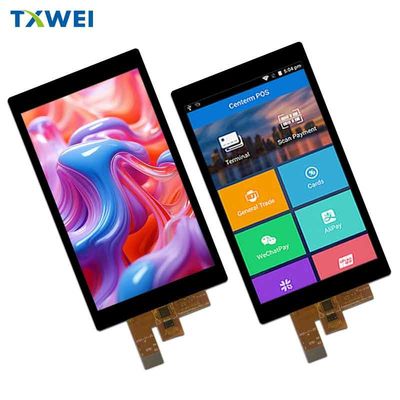

Multi Touch PCAP TFT 5.5 Inch Ekranı MIPI Arayüzü 1080 * 1920 Piksel Düşük Fiyat Garantisi

Ürünler

Multi Touch PCAP TFT 5.5 Inch Ekranı MIPI Arayüzü 1080 * 1920 Piksel Düşük Fiyat Garantisi

MOQ:	müzakere etmek
fiyat:	negotiate
Standart ambalaj:	karton
teslim süresi:	16 gün
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Shenzhen, Guangdong

Marka adı

TXWEI

Sertifika

ISO9001 IS014001 IATF16949

Model numarası

TXW550040N0-CTP

Vurgulamak:

HX8399C IPS TFT LCD ekranı

MIPI Arayüzü IPS TFT LCD Ekranı

5.5 inç LCD Ekran Modülü

Ürün Tanımı

5.5 inç dokunmatik PCAP TFT MIPI arayüzü

TFT (Thin Film Transistor), hızlı yanıt hızının ve yüksek renk yeniden üretilebilirliğinin özelliklerine sahip bir sıvı kristal ekran teknolojisidir.,Herhangi bir açıdan renk tutarlılığını ve doğruluğunu koruyabilen, neredeyse 180 derecelik bir panoramik görüntüleme yeteneği sağlayan kapasitif dokunmatik ekranda,GT911 çoklu dokunuş destekleyen ve kullanıcılara sorunsuz bir etkileşimli deneyim sağlayan yüksek performanslı kapasitif dokunmatik ekran kontrol yongasıdır.GT911 çipi ile dokunma doğruluğunu ve tepki hızını birleştiren 5.5 inçlik TFT ekranı IPS panoramik LCD ekranı, yüksek hassasiyetli dokunma işlemi ve hızlı tepki sağlayabilir.Tianxianwei IPS ürünleri konusunda uzman., müşterilere çeşitli endüstrilerde uygulanan 500'den fazla IPS ürünü sunar.

TXW550040N0-CTP ekranı, görüntülerin netliğini ve ayrıntıların zenginliğini sağlayan 1080 * 1920 yüksek çözünürlüklü bir çözünürlüğe sahiptir.Güçlü ışık ortamlarında bile iyi görünürlük sağlarTianxianwei TXW550040N0-CTP, müşteri ihtiyaçlarına göre çeşitli parlaklık seviyelerine ulaşabilir.

TXW550040N0-CTP ekran ekranı, açık hava taşınabilir PDA'larda, fotoğraf ekipmanlarında, enstrümanlarda, insansız hava aracı uzaktan kumandalarında ve diğer alanlarda yaygın olarak kullanılmaktadır.Yüksek çözünürlüklü ve çoklu dokunma işlevselliği, kullanıcılara zengin bir etkileşimli deneyim ve uygun işletim yöntemleri sunar.

Özellikleri

Ürün	Özellikleri	Birim
Ekran Boyutu	5.5	inç
Piksel sayısı	1080*3RGB ((H) X1920 ((V)	Pikseller
Ekran alanı	68.04 ((H) * 120.96 ((V)	mm
Pikselleşme	0.021 ((H) *0.063 ((V)	mm
Çizelge Boyutu	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
Piksel düzenlemesi	RGB Dikey Şerit	- Hayır.
Görüntüleme modu	Normalde siyah.	- Hayır.
Görme Yönü (Göz)	Hepsi	- Hayır.
Renk Göster	262K.	- Hayır.
Parlaklık ((cd/m2)	1100	Nits
Kontrast oranı	800:1	- Hayır.
Arayüz	MIPI
Arkaplan ışığı	LED yan lamba tipi	- Hayır.
LCM IC	HX8399C
CTP IC	GT911
Çalışma sıcaklığı	-20~60	°C
Depolama sıcaklığı	-30 ~ 70	°C

Çizim

Multi Touch PCAP TFT 5.5 Inch Ekranı MIPI Arayüzü 1080 * 1920 Piksel Düşük Fiyat Garantisi 0

Multi Touch PCAP TFT 5.5 Inch Ekranı MIPI Arayüzü 1080 * 1920 Piksel Düşük Fiyat Garantisi 1

Modül Fonksiyon Açıklaması

Pin numarası	Simge	Açıklama
1	GND	Güçlü Yer
2	GND	Güçlü Yer
3	CTP_RST	Dokunma paneli sıfırlama
4	Dönüştür	Sinyal giriş terminalini sıfırla.
5	CTP_INT	Dokunma paneli kesinti çıkışı
6	TE	MCU'yu hafıza çerçevesine senkronize etmek için yırtma etkisi sinyali kullanılır.
7	CTP_SDA	Dokunmatik panel I2C verileri
8	LCD_ID	Bağlanmamış.
9	CTP_SCL	Dokunmatik panel I2C saati
10	GND	Güçlü Yer
11	CTP_VCC	Dokunmatik panel Güç kaynağı 2.8 ~ 3.3V
12	D0N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
13	GND	Güçlü Yer
14	D0P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
15	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
16	GND	Güçlü Yer
17	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
18	D1N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
19	GND	Güçlü Yer
20	D1P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
21	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
22	GND	Güçlü Yer
23	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
24	CLKN	Yüksek hızlı arabirim saat diferansiyel sinyali giriş/çıkış pinleri
25	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
26	CLKP	Yüksek hızlı arabirim saat diferansiyel sinyali giriş/çıkış pinleri
27	GND	Güçlü Yer
28	GND	Güçlü Yer
29	PWM	Bu iğne dış LED sürücüsüne bağlanıyor.
30	D2N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
31	IOVCC 1.8V	I/O için güç kaynağı.
32	D2P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
33	GND	Güçlü Yer
34	GND	Güçlü Yer
35	VSP	Dış giriş voltajı ((4.8V ~ 6V)
36	D3N	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
37	VSN	Dış giriş voltajı ((-4.8V~-6V)
38	D3P	Yüksek hızlı arayüz veri diferansiyel sinyali giriş/çıkış pinleri
39	GND	Güçlü Yer
40	GND	Güçlü Yer

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+60	°C
LCM depolama sıcaklığı	T_STG	-30	+70	°C
TP Çalışma sıcaklığı ve nemliği ((20% ~ 90%RH)	T_OPR	- 20	+60	°C
TP SSstoku sıcaklığı ve nemliği ((20% ~ 90%RH)	T_STG	-30	+70	°C
Nemlilik	RH	-	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
I/O için besleme voltajı	VDDIO	1.65	1.8	3.3	V
Dış Giriş Voltajı (DC/DC)	VSP	4.8	- Hayır.	6.0	V
Dış Giriş Voltajı (DC/DC)	VSN	- Altı.0	- Hayır.	- Dört.8	V

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 15 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	28	- Hayır.	32	V	-
İleri akım	Ben..._F	- Hayır.	60	-	mA	-
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	1200	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+70°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+60°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakika) ~60°C (30 dakika), 10 döngü

Ürün Görüntüsü

Multi Touch PCAP TFT 5.5 Inch Ekranı MIPI Arayüzü 1080 * 1920 Piksel Düşük Fiyat Garantisi 4
