5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC

MOQ: müzakere etmek
fiyat: negotiate
Standart ambalaj: karton
teslim süresi: 16 gün
Tedarik kapasitesi: 10000 adet
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Menşe yeri
Shenzhen, Guangdong
Marka adı
TXWEI
Sertifika
CE FCC IS014001 IATF16949
Model numarası
TXW500094S6
Vurgulamak:

TFT LCD Ekranı

Ürün Tanımı

PRoduct Giriş
Dış ışıklandırma 5 inç 800*480 RGB 24 BIT arayüzü tft 5 inç LCD özelleştirilmiş dokunmatik ekran tft LCD ekranı
5 inçlik IPS TFT LCD, 5 inçlik bir diyagonal boyutu ve 800 * 480 nokta matrisinin çözünürlüğü olan 262K renkli bir ekran ekranıdır.Kullanıcıların farklı açılardan tutarlı bir görsel deneyim elde etmesini sağlamak için ultra geniş görüntüleme açıları sağlamakBu ekran, sezgisel insan-bilgisayar etkileşimini sağlayan tek nokta RTP ve çok nokta CTP dokunma teknolojisini destekliyor.
5 inçlik IPS TFT LCD, RGB arayüzüne sahip yüksek çözünürlüklü bir ekran ekranıdır.
5 inçlik IPS TFT LCD ekranı, açık hava yüksek parlaklıklı ekipman ekranında, elektrikli araç gösterge panosunda, motosiklet gösterge panosunda, dondurma izleme ekipmanı ekranında vb. yaygın olarak kullanılmaktadır..mükemmel performansı ve geniş uygulama senaryoları nedeniyle tüketici elektroniği ürünlerinin vazgeçilmez bir parçası haline geldi.Kullanıcıların görüntü görüntüleme ihtiyaçlarını karşılamak, ve özel uygulama gereksinimlerini karşılamak için özelleştirilmiş hizmetleri destekler.


Özellikleri
Boyutu: 15 cm
Karar:800*480piksel
Ekran modu: IPS
Sürücü İK:ST7262
Parlaklık: 1500 cd/m2
Arayüz türleri: RGB
Çalışma sıcaklığı: -30 °C ila 85 °C
Depolama sıcaklığı:-30 °C ila 85 °C
Arka ışık türü: LED arka ışık, parlaklık ve miktar modellere göre değişir



ÇizelgeÇizim

5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 0

5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 1





Modül Fonksiyon Açıklaması





Pin No. Simge Açıklama
1 LEDK Güç kaynağı- arka ışık katodu için
2 LEDA Arka ışık anodu için güç kaynağı +
3 GND GND
4 VDD Güç kaynağı
5 ~ 12 R0~R7 8 bit veri otobüsü kırmızı verileri gösterir.
13 ~ 20 G0~G7 8 bit veri otobüsü yeşil verileri gösterir
21 ~ 28 B0~B7 8 bit veri otobüsü mavi verileri gösterir
29 GND GND
30 DCLK RGB I/F'de piksel saat sinyali
31 DISP DISP=0: Bekleme kip (Özgün),DISP=1:Normal görüntüleme kip
32 HSYNC Yatay senkronizasyon. RGB I/F sinyali
33 VSYNC Dikey senkronizasyon. RGB I/F sinyali
34 DE RGB I/F modundaki veri etkinleştirme sinyali 1
35 NC NC
36 GND GND
37 XR(NC) NC
38 YD ((NC) NC
39 XL ((NC) NC
40 YU(NC) NC





Arka ışık ünitesi özellikleri

Arka ışık sistemi, 18 beyaz LED'li bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.



Özellikleri Simge - Min. Türü - Max. - Hayır. Birim Notlar
İleri Voltaj VF 16.5 - Hayır. 17.4 V - Hayır.
İleri akım Ben...F - Hayır. 120 - Hayır. mA - Hayır.
Parlaklık ((LCD ile) Lv - Hayır. 1500 - Hayır. cd/m2 - Hayır.
LED ömrü N/A - Hayır. 20,000 - Hayır. Saat. Not 1



Not:

  • LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.LLED ömrü, I çalıştırıldığında azalır.L25mA/LED'den büyüktür.

Optik Spesifikasyon



5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 2



Güvenilirlik Testi Ürünü



- Hayır, hayır. Test Ürünü Test Durumu Notlar
1 Yüksek sıcaklıkta saklama +85°C / 240H

1Fonksiyonel testler tamam.

Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez.

2- Düşük değil.

Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.




2 Düşük sıcaklıkta saklama -30°C / 240H
3 Yüksek Hızlı. +85°C / 240H
4 Düşük Hızlı. -30°C / 240H
5 Yüksek Sıcaklık / Nemli Depolama 60+5°C x 90%RH / 240H
6 Isı ve soğuk şoku Statik durum, -30°C ((30 dakika) ~85°C (30 dakika),50 döngü

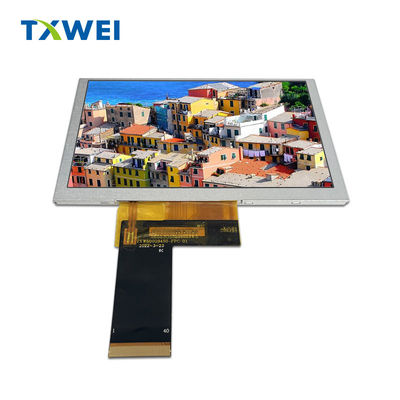

PRoductResim
5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 3


5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 4
5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 5

Fabrika Tesisleri ve Sertifikaları

5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 6
5 inç IPS TFT LCD 800 * 480 Piksel 262K Tam Renkli Ekran ST7262 Sürücü IC 7
