Çin Fabrika Tedarik 8.8 Inch Bar Tip TFT Ekran 480x1920 Piksel MIPI Arayüzü

Ürünler

Çin Fabrika Tedarik 8.8 Inch Bar Tip TFT Ekran 480x1920 Piksel MIPI Arayüzü

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW880003S0

Ürün:

Sandard Değeri

Boyut:

LCD Tipi:

TFT aktif matris

Piksel Sayısı:

480*1920

Piksel Aralığı (G*Y):

0.114 ((H) X 0.114 ((V) Mm

Etkin Alan:

54.72 ((H) *218.88 ((V)

Piksel düzenlemesi:

RGB Şerit

Vurgulamak:

Yüksek parlaklık çubuğu LCD ekran Ekranı

MIPI BIT Arayüzü LCD Ekranı

Mekanik Kontür LCD Ekranı

Ürün Tanımı

8.8 Inch Bar Type TFT Display 480x1920 Piksel MIPI Arayüzü Ürün Tanıtımı

Ürün Hızlı İncelemesi

Boyutu: 8.8 inç
Çözünürlük: 480x1920 nokta
Görünüm Yönü: IPS
MIPI Arayüzü
Sürücü IC:OTA7290B
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 500
Touch Panel: Touch Panel olmadan, CTP isteğe bağlı

Açıklama

Ultra geniş boyut oranı neredeyse 4:1, bu çubuk tipi ekran dar alanlarda mükemmel.Bu ekran diğer ekranlarda ezilen geniş grafikler gösterebilir veya diğer ekranların yerini almak için bölümlere bölünebilir.

Ekranın aktif alanı, çaprazda 8.8 inç'tir. MIPI arayüzüne ve 500 nit yüzey parlaklığına sahip beyaz bir LED arka aydınlatmaya sahiptir.

Ürün Bilgisi

Anahtar kelimeler:	Bar Tipi TFT 8.8 Inch
Karar:	480x1920
Arayüz:	MIPI
Görme yönü:	IPS Tüm Görme Açıları
Sürüş Voltajı:	15 V
Yüzey Parlaklığı:	500 Cd/m2 (nits)
Dokunmatik ekran:	- Hayır.
Kontrast oranı:	1000:01:00
Çalışma Temp.:	20°C +70°C'ye kadar
Depolama sıcaklığı:	30°C +80°C'ye kadar
Bağlantı:	Bağlantı tipi
Tırnaklar:	40 PINS
LED ömrü:	30000 Saat
Uygunluk:	CE & FCC & RoHS Uyumlu

8.8 Inch Bar Type TFT Display 480x1920 Pixel MIPI Arayüzü ÜrünÇizim

Çin Fabrika Tedarik 8.8 Inch Bar Tip TFT Ekran 480x1920 Piksel MIPI Arayüzü 0

Çin Fabrika Tedarik 8.8 Inch Bar Tip TFT Ekran 480x1920 Piksel MIPI Arayüzü 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	GND	PToprak
2	NC	NC
3~ 4	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
5	NC	NC
6 ~ 7	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
8	NC	NC
9	GND	PToprak
10	NC	NC
11	AVDD	Analog devre için güç kaynağı
12	NC	NC
13	VGH	TFT için pozitif güç için güç kaynağı
14	NC	NC
15	VGL	TFT için negatif güç için güç kaynağı
16	NC	NC
17	GND	PToprak
18	VCOM	Ortak voltaj için güç kaynağı.
19~20	GND	PToprak
21	Dönüştür	Birini düşük ayarlamak LSI'yi başlatır
22	VCI	DC/DC devresi için güç kaynağı(2.7- Üç.6V)
23	STBYB	Bekleme modunda
24	TP_SYNC	Dokunmatik panel için senkronizasyon sinyali
25	GND	PToprak
26	D0P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
27	D0N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
28	GND	PToprak
29	D1P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
30	D1N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
31	GND	PToprak
32	CLKP	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
33	CLKN	MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
34	GND	PToprak
35	D2P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
36	D2N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
37	GND	PToprak
38	D3P	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
39	D3N	MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
40	GND	PToprak

ABsolute MAxium RÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	-20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

TFTDCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim	Not:
TFT OperationFrame oranı	Hz	- Hayır.	60	- Hayır.	Hz	- Hayır.
DC/DC için besleme voltajı	VDD	2.7	2.8	3.6	V	- Hayır.
TFT kapısı ON Voltajı	VGH	- Hayır.	18	- Hayır.	V	- Hayır.
TFT kapısı OFF Voltajı	VGL	- Hayır.	-10	- Hayır.	V	- Hayır.
TFT Ortak Voltaj	Vcom	4.5	4.88	5.2	V	- Hayır.
AVDD	Avdd	- Hayır.	9.6	- Hayır.	V	- Hayır.

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 10 beyaz LED'den oluşan bir kenar aydınlatma türüdür.

aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	14	- Hayır.	17	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	160	- Hayır.	mA	- Hayır.
Parlaklık ((LCD ile)	Lv	- Hayır.	550	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	20,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED'in ömrü, I çalıştırıldığında azaltılabilir._L50mA/LED'den büyüktür.

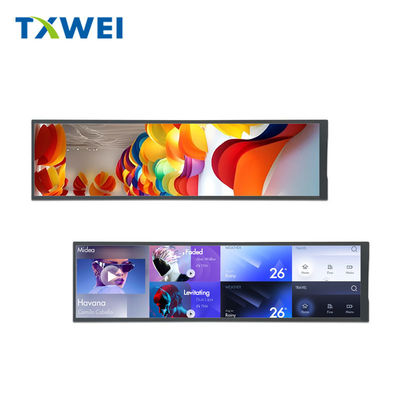

8.8 Inch Bar Type TFT Display 480x1920 Pixel MIPI Arayüzü ÜrünResim
