7.0 Inç IPS Bar Tipi TFT LCD Ekranı 280*1424 Piksel RGB 24 BIT Inter yüzü ile

Ürünler

7.0 Inç IPS Bar Tipi TFT LCD Ekranı 280*1424 Piksel RGB 24 BIT Inter yüzü ile

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW700097B0

Lümen dereceleri:

Etkin Alan:

33.6 ((H) X 170.88 ((V)

Görüntüleme yönü:

tüm saat

Mekanik Anahat Boyutu (G*Y*T):

38,2(G) ×181,47(Y) ×3,5(D)

Lcm Arayüzü:

RGB 24 Bit Arayüz

LCD Tipi:

TFT aktif matris

Piksel Aralığı (G*Y):

0.1432 ((H) X 0.1432 ((V)

Piksel Sayısı:

280*1424

Vurgulamak:

TFT Aktif Matris LCD Ekranı

170.88 V LCD Ekranı

33.6 H LCD Ekranı

Ürün Tanımı

Bu madde hakkında.TXW700097B0

7 inçlik IPS TFT LCD ekranı280*1424piksel,RGB 24 BITInterface, yüksek çözünürlüklü ve geniş açılı ekran gerektiren uygulamalar için özel olarak tasarlanmış bir ekran modülüdür.

IPS (In Plane Switching) teknolojisini kullanarak, geniş görüntüleme açıları ve doğru renk üretimi sağlar ve farklı açılardan görüntülendiğinde resimlerin net ve gerçekçi kalmasını sağlar.IPS teknolojisi genellikle daha yüksek kontrast sağlar, siyahı daha koyu, beyazı daha parlak ve renkleri daha canlı yapar.
Karar şu280*1424pikseller, açık görüntü ve metin gösterimi sağlar, özellikle yüksek çözünürlüklü görüntü gerektiren uygulamalar için uygundur.
RGB 24 BITYüksek hızlı veri aktarımını destekleyen, mobil cihazlar ve yüksek performanslı ekran uygulamaları için uygun bir arayüz.
550 nit'lik yüzey parlaklığı, çeşitli ışık koşullarında net bir görüntü sağlıyor.
Mantıksal güç kaynağı voltaj aralığı:11.2-12.8V, istikrarlı güç kaynağını sağlar. Düşük güç tasarımı, uyku modunda 5 μ A'dan az güç tüketimi ile, pille çalışan cihazlar için uygundur.
Çeşitli durumlar için uygundur:Tıbbi infüzyon pompası ekipmanları, endüstriyel aletler ve ekipmanlar, akıllı çamaşır makinesi ekran paneli, buzdolabı ekran paneli, klima ekran paneli, menzil kapak ekran paneli,akıllı ses sistemi, masaüstü ekranı, vb.
Endüstriyel standartları karşılamak için tasarlanmış ve geniş bir sıcaklık aralığında istikrarlı bir işleyiş yeteneğine sahiptir.

Bu 7 inç bar IPS TFT LCD ekranı, yüksek çözünürlük, yüksek parlaklık,ve geniş bakış açısı özellikleri.

Özellikleri

Ürün	İçeriği	Birim
Ürün	LCD	Birim
LCD Boyutu	7 ¢	inç
Panel Türü	IPS	- Hayır.
Ekran Kipi	Normal Siyah	- Hayır.
Renk Sayısı	16.7M	- Hayır.
Görme yönü	Saat 0'de.	- Hayır.
Arka ışık	Beyaz LED x16in Paralel/ Serisi	- Hayır.
NTSC	% 70	- Hayır.
Kontrast oranı	550	- Hayır.
Arayüz	RGB 24 BIT	- Hayır.
Sürücü IC	NV3052C	- Hayır.
Sürücü IC RAM Boyutu	RAM daha az	biraz
Piksel düzenlemesi	RGB şeridi	cd/m2
Çizelge Boyutu	38.2 ((W) ×181.47 ((H) ×3.5 ((T)	mm
Etkin alan (W × H)	33.6 ((H) x 170.88 ((V)	mm
Piksel Düzenlemesi	RGB şeridi	- Hayır.
Arka ışık voltajı	11.2-12.8	v
Nokta sayısı	280*3RGB ((H) X1424 ((V)	Piksel
Pikselleşme	0.1432 ((H) X 0.1432 ((V)	mm
Çalışma sıcaklığı	-30 ¢ +80	°C
Depolama sıcaklığı	-40 ¢ +85	°C

Mekanik çizim

7.0 Inç IPS Bar Tipi TFT LCD Ekranı 280*1424 Piksel RGB 24 BIT Inter yüzü ile 0

7.0 Inç IPS Bar Tipi TFT LCD Ekranı 280*1424 Piksel RGB 24 BIT Inter yüzü ile 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMAçıklama
1	LEDA	Elektrik kaynağı- arka ışık katoduna
2	LEDK	Arka ışık anodu için güç kaynağı +
3	VCC 3.3V	LCD için güç kaynağı.
4 ~ 5	GND	Güç zemini
6	DE	RGB I/F modundaki veri etkinleştirme sinyali 1
7	VS	Dikey senkronizasyon. RGB I/F sinyali
8	HS	Yatay senkronizasyon. RGB I/F sinyali
9	CLK	RGB arayüzü işlemi için nokta saat sinyali.
10~ 17	B7~B0	8 bit veri otobüsü mavi verileri gösterir
18~ 25	G7~G0	8 bit veri otobüsü yeşil verileri gösterir
26~ 33	R7~R0	8 bit veri otobüsü kırmızı verileri gösterir.
34	Dönüştür	NC ((RC devresi)
35	CS	Çip seçimi sinyali.
36	SCL	Seri saat sinyali.
37	SDA	Seri veri girişi/çıkışı.
38	GND	Güç zemini
39	VCC 3.3V	LCD için güç kaynağı.
40	GND	Güç zemini

CTPPINAçıklama:

Pin No.	Simge	CTPFonksiyonel
1	CTP_RST 2.8V	Dokunma paneli sıfırlama
2	CTP_INT 2.8V	Dokunma paneli kesinti çıkışı
3	GND	Güç zemini
4	CTP_SDA 2.8V	Dokunmatik panel I2C verileri
5	CTP_SCL 2.8V	Dokunmatik panel I2C saati
6	CTP_VCC2.8V	Dokunmatik panel POwertedarik2.8~3.3V

Güvenilirlik Testi Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmeyen, normal olmayan görüntü ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~60°C (30 dakikada),50 döngü

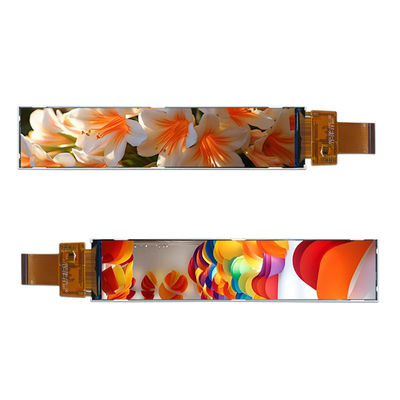

Ürün Görüntüsü

7.0 Inç IPS Bar Tipi TFT LCD Ekranı 280*1424 Piksel RGB 24 BIT Inter yüzü ile 2 ,,

Özetle, 7 inçlik şeritli IPS TFT LCD ekranlarıTian XianweiTeknolojiler uluslararası pazarda güçlü rekabet gücüne sahiptir, esas olarak önde gelen üretim kapasitesi ve teknolojisi, artan pazar talebi, yüksek endüstri konsantrasyonu,Ürün farklılaşması, uluslararası marka etkisinin artması, fiyat rekabetliliği ve küresel tedarik zincirinin entegrasyonu.
