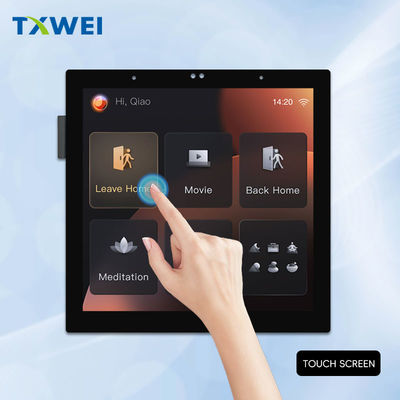

4 inç RGB ve MIPI kare LCD ekran, TFT ekran modülü 480X480 nokta çözünürlüğü ekranı

Ürünler

4 inç RGB ve MIPI kare LCD ekran, TFT ekran modülü 480X480 nokta çözünürlüğü ekranı

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model Number

TXW395017S0-HY

Çalışma sıcaklığı:

83*84,3*3,29

Piksel düzenlemesi:

RGB Şerit

LCD Tipi:

normalde siyah

Etkin Alan:

71,856(Y) * 70,176(D)

Boyut:

Lcm Arayüzü:

MIPI BIT Arayüzü

Tahrik elemanı:

TFT aktif matris

Vurgulamak:

akıllı anahtarlı LCD ekran

kare LCD ekranı

IPS LCD ekranı

Ürün Tanımı

Ürün Tanıtımı: 4 inç dokunmatik TFT LCD kare 480x480 IPS ekranı

Genel bakış

Yüksek performanslı 4 inçlik dokunmatik TFT LCD ekranımızı 480x480 piksel çözünürlüğü ile sunuyoruz.ve sezgisel bir dokunma arayüzüIPS (In-Plane Switching) teknolojisi, geniş görüntüleme açıları ve tutarlı renk temsilini sağlar, bu da hem iç hem de dış uygulamalar için idealdir.

Temel Özellikler

Ekran Boyutu: 4 inç çapraz
Açık ve ayrıntılı görüntüler için çözünürlük: 480x480 piksel
Dokunma Teknolojisi: Duyarlı ve hassas kullanıcı etkileşimleri için kapasitif dokunma yetenekleri
Ekran Tipi: IPS teknolojisi daha geniş görüntü açıları ve daha iyi renk doğruluğu sağlar
Arayüz: Çeşitli mikrodenetleyiciler ve platformlarla uyumludur, projelerinize entegre edilmesini kolaylaştırır
Parlaklık: Farklı ışık koşullarında görünürlüğü sağlamak için yüksek parlaklık seviyeleri
Renk Derinliği: canlı ve zengin renk üretimi için 16 bitlik renk derinliği
Düşük Güç Tüketimi: Enerji verimliliği için tasarlanmıştır, böylece pil ile çalışan cihazlar için uygundur

Başvurular

86 akıllı anahtar göstergesi
tıbbi ekran paneli
Ev aletleri ekranı
Endüstriyel ekipman göstergesi
Güvenlik ekipmanları göstergesi
Enstrüman ve sayaç donanımı göstergesi
dijital elektronik ekran

Avantajlar

Entegre edilmesinin kolaylığı: Ekran modülü, ortak geliştirme kartları ve mikro denetleyicilerle basit bir şekilde entegre edilmek için tasarlanmıştır.
Dayanıklılık: Çeşitli çevresel koşullara dayanacak şekilde inşa edilmiş, uzun ömürlü ve güvenilirliği sağlanmıştır.
Özelleştirme: Dokunmatik ekran hassasiyeti ve bağlantı türleri dahil olmak üzere özel uygulama ihtiyaçlarını karşılamak için özelleştirme seçenekleri mevcuttur.

Sonuçlar

4 "Touch TFT LCD Square 480x480 IPS ekranı, çeşitli uygulamalar için çok yönlü ve sağlam bir çözüm olarak öne çıkıyor.ve geniş uyumluluk, ürünlerini yüksek kaliteli bir dokunmatik arayüzle geliştirmek isteyen geliştiriciler ve mühendisler için mükemmel bir seçimdir.

Daha fazla bilgi için veya sipariş vermek için lütfen bizimle iletişime geçin.

Ürün:	4 inçlik TFT kare ekranı	Dokunmatik ekran:	Dokunmadan (CTP ile İsteğe bağlı)
Karar:	480*480	Kapağın cam boyutu:	Özelleştirilebilir
Görme yönü:	Tüm Görme açısı, IPS	Arayüz:	MIPI
Pin Numarası:	31 Pin	Bağlantı:	ZIF
Yüzey Parlaklığı:	350 Cd/m2 (nits) Tipik	LED ömrü:	30000 Saat

4 inç dokunmatik TFT LCD, kare 480X480 TFT IPS LCD Çizim

4 inç RGB ve MIPI kare LCD ekran, TFT ekran modülü 480X480 nokta çözünürlüğü ekranı 0

4 inç RGB ve MIPI kare LCD ekran, TFT ekran modülü 480X480 nokta çözünürlüğü ekranı 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
2	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
3	CTP-VCC 3.3V	Dokunmatik panel POwertedarik2.8~3.3V
4	CTP-SCL 3.3V	Dokunmatik panel I2C saati
5	CTP-SDA 3.3V	Dokunmatik panel I2C verileri
6	CTP-RST 3.3V	Dokunma paneli sıfırlama
7	CTP-INT 3.3V	Dokunma paneli kesinti çıkışı
8	NC	NC
9	GND	Güçlü Yer
10	Dönüştür	Sinyal giriş terminalini sıfırla.
11	TE	Yırtıcı etkisi için basıncını çerçeveleyin.
12~13	VDD 3.3V	LCD için güç kaynağı.
14	VDDIO 1.8V	I/O için güç kaynağı.
15	GND	Güçlü Yer
16~17	NC	NC
18	GND	Güçlü Yer
19~20	NC	NC
21	GND	Güçlü Yer
22	CLKP	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
23	CLKN	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
24	GND	Güçlü Yer
25	MIPI_1N	Düşük voltajlı diferansiyel veri sinyalinin negatif kutupluğu 3
26	MIPI_1P	Düşük voltaj diferansiyel verilerinin pozitif kutupluğu 3 sinya
27	GND	Güçlü Yer
28	MIPI_0N	Düşük voltajlı diferansiyel veri sinyalinin negatif kutupluğu 3
29	MIPI_0P	Düşük voltaj diferansiyel verilerinin pozitif kutupluğu 3 sinya
30	GND	Güçlü Yer

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

TFT DCCKarakteristikleri

Özellikleri	Simge	- Min.	Tipik.	- Max. - Hayır.	Birim
I/O için besleme voltajı	VDDIO	1.65	1.8	3.3	V
DC/DC için besleme voltajı	VDD	2.6	3.3	3.3	V
Mevcut Tüketim	Ben..._DD	- Hayır.	- Hayır.	- Hayır.	mA
Mevcut Tüketim	Ben..._DD-UYUK	- Hayır.	- Hayır.	- Hayır.	UA

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 8 beyaz LED'den oluşan bir kenar aydınlatma türüdür.

aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	11.2		12.8	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	40	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	350	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

RGüvenilirlik Test Ürünü

- Hayır, hayır.	Test Ürünü	Test Durumu	Notlar
1	Yüksek sıcaklıkta saklama	+80°C / 96H	1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
2	Düşük sıcaklıkta saklama	-30°C / 96H
3	Yüksek Hızlı.	+70°C / 96H
4	Düşük Hızlı.	-20°C / 96H
5	Yüksek Sıcaklık / Nemli Depolama	50°C x 90%RH /96H
6	Isı ve soğuk şoku	Statik durum, -20°C ((30 dakikada) ~60°C (30 dakikada),50 döngü

4 inç dokunmatik TFT LCD, kare 480X480 TFT IPS LCD Gerçek Ürün Görüntüsü

4 inç RGB ve MIPI kare LCD ekran, TFT ekran modülü 480X480 nokta çözünürlüğü ekranı 2

4 inç RGB ve MIPI kare LCD ekran, TFT ekran modülü 480X480 nokta çözünürlüğü ekranı 3

Arama anahtar kelimesi: tft 4, tft 4", 4" tft lcd, 4" inç tft lcd, tft lcd 4", 4" tft display, 4" tft display, 4" tft display, tft display 4, tft display 4", 4" tft screen, 4" tft screen,4 inçlik ekranTFT ekran 4, TFT ekran 4 inç, TFT ekran 4", 4 inç tft, 4" inç TFT LCD, 4" inç tft LCD ekran, 4" tft ekran, 4" inç tft LCD ekran, tft LCD ekran 4",480*480ekran,480x480 ekran
