Küçük Dairesel LCD Ekran 450nits Yuvarlak LCD Modülü MIPI Arayüzü 2.1 Inç

MOQ: negotiate
fiyat: negotiate
Standart ambalaj: cardboard
teslim süresi: 16
Ödeme yöntemi: L/C TT D/P
Tedarik kapasitesi: 10000pcs
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Place of Origin
Guangdong,China
Marka adı
TXWEI
Sertifika
CE ROHS FCC
Model Number
TXW210006B0
Piksel Sayısı:
480*480
Mekanik Anahat Boyutu (G*Y*T):
56,18*59,71*2,2
IC/LCM Sürücü IC:
ST7701S
Piksel Aralığı (G*Y):
0,111*0,111
Lcm Arayüzü:
MIPI BIT Arayüzü
Çalışma sıcaklığı:
-20+70
Etkin Alan:
Φ53,28
Lümen dereceleri:
450 cd/m²
Vurgulamak:

2.1 inçlik LCD ekran

,

Rotary Switch LCD ekranı

,

Tıbbi Çember LCD ekranı

Ürün Tanımı



2.1 inçlik yuvarlak LCD,yuvarlakTFT LCD 2.1"



TXW210006B0, 2.1 inçlik çapraz 480 * 480 tam renkli dairesel TFT LCD ekran ekranıdır.akıllı döner anahtarlar, çocuk eğitimi, tıbbi aletler, otomobil akıllı bağlantı ve diğer ürünler.

TXW210006B0, 450 nit (tipik değer) parlaklığı olan dairesel bir TFT-LCD'dir. -20 ° C'den +70 ° C'ye kadar sıcaklıklarda çalışabilir ve depolama sıcaklık aralığı -30 ° C'den +80 ° C'ye kadar.



Ürün: 2.1 inç Yuvarlak (TFT) ekran Dokunmatik ekran: Dokunmadan (CTP İsteğe bağlı)
Karar:

480*480 Nokta

 Kapağın cam boyutu: Özelleştirilebilir
Görme yönü: IPS (Tüm Görme Açısı) Arayüz:

MIPI
Pin Numarası: 30 Pin Çizelge Boyutu:

56.18*59.71*2.2 mm

LCM Sürücü IC:

ST7701S

 Yüzey Parlaklığı: 450 Cd/m2 ((nits)
LED ömrü: 30000 Saat Uygunluk: CE & FCC & RoHS Uyumlu





2.1 inç yuvarlak LCD, yuvarlak TFT LCD 2.1" çizim

Küçük Dairesel LCD Ekran 450nits Yuvarlak LCD Modülü MIPI Arayüzü 2.1 Inç 0Küçük Dairesel LCD Ekran 450nits Yuvarlak LCD Modülü MIPI Arayüzü 2.1 Inç 1







Modül Fonksiyon Açıklaması



Pin No. Simge Fonksiyonel
1 LEDA Arka ışık anod giriş terminalinin güç kaynağı.
2 LEDK Arkaplan ışığı katot giriş terminalinin güç kaynağı.
3 LEDK Arkaplan ışığı katot giriş terminalinin güç kaynağı.
4 VCBen... LCD için güç kaynağı.
5 IOVCC I/O için güç kaynağı.
6 Dönüştür Sinyal giriş terminalini sıfırla.
7 TE Yırtıcı etkisi için basıncını çerçeveleyin.
8 PWM LED sürüşünün PWM (Pulse Width Modulation) sinyali.
9 GND Güçlü Yer
10 MIPI_0P Düşük voltajlı diferansiyel verilerin pozitif kutupluğu 0 sinyali
11 MIPI_0N Düşük voltaj diferansiyel verilerinin negatif kutupluğu 0 sinyali
12 GND Güçlü Yer
13 MIPI_1P Düşük voltaj diferansiyel verilerinin pozitif kutupluğu 1 sinya
14 MIPI_1N Düşük voltaj diferansiyel veri sinyalinin negatif kutupluğu 1
15 GND Güçlü Yer
16 CLKP Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
17 CLKN Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
18 GND Güçlü Yer
19 NC Bağlantı yok.
20 NC Bağlantı yok.
21 GND Güçlü Yer
22 NC Bağlantı yok.
23 NC Bağlantı yok.
24 GND Güçlü Yer
25 CTP_INT Dokunma paneli kesinti çıkışı
26 CTP_SDA Dokunmatik panel I2C verileri
27 CTP_SCL Dokunmatik panel I2C saati
28 CTP_RESET Dokunma paneli sıfırlama
29 CTP_VCI Dokunmatik panel POwertedarik2.8~3.3V
30 GND Güçlü Yer





Arka ışık ünitesi özellikleri

Arka ışık sistemi, 4 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri Simge - Min. Türü - Max. - Hayır. Birim Notlar
İleri Voltaj VF 2.8 - Hayır. 3.2 V - Hayır.
İleri akım Ben...F - Hayır. 80 - Hayır. mA - Hayır.
Parlaklık ((LCD ile) Lv - Hayır. 450 - Hayır. cd/m2 - Hayır.
LED ömrü N/A - Hayır. 30,000 - Hayır. Saat. Not 1



Not:


(1) LED ömrü, modül parlaklığının IL = 20mA/LED'de orijinal parlaklığın %50'ine düşmesi olarak tanımlanır.

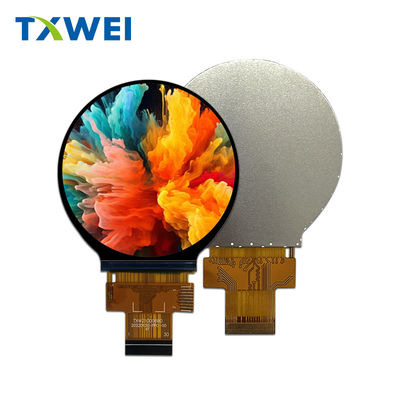

2.1 inç yuvarlak LCD, yuvarlak TFT LCD 2.1" Gerçek Ürün Görüntüsü



Küçük Dairesel LCD Ekran 450nits Yuvarlak LCD Modülü MIPI Arayüzü 2.1 Inç 2Küçük Dairesel LCD Ekran 450nits Yuvarlak LCD Modülü MIPI Arayüzü 2.1 Inç 3
