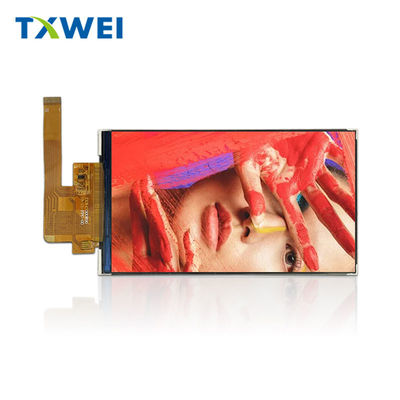

4.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC

MOQ: negotiate
fiyat: negotiate
Standart ambalaj: cardboard
teslim süresi: 16
Ödeme yöntemi: L/C TT D/P
Tedarik kapasitesi: 10000pcs
Detay Bilgi
Ürün Tanımı
Detay Bilgi
Place of Origin
Guangdong,China
Marka adı
TXWEI
Sertifika
CE ROHS FCC
Model Number
TXW470008B0
Piksel Sayısı:
720*1280
IC/LCM Sürücü IC:
JD9365DA
Lcm pin n sayısı:
25
Piksel düzenlemesi:
RGB Şerit
LCD Tipi:
normalde siyah
Lcm Arayüzü:
MIPI BIT Arayüzü
Piksel Aralığı (G*Y):
61,4*112,6*1,6
Parlaklık:
400 cd/m²
Vurgulamak:

RGB TFT LCD ekranı

,

Şeritli LCD ekranı

,

JD9365DA LCD ekranı

Ürün Tanımı

Ürün Tanıtımı

4.7 inç SPI TFT ekran ekranı, zengin renk ekranı ve yüksek çözünürlüklü, 720 * 1280 nokta matris MIPI arayüzüne sahip renkli bir TFT LCD ekranıdır.Kullanıcılara net bir görsel deneyim sağlamakÖdeme cihazları, çocuk monitörleri, izleme cihazı ekranları, erişim kontrolü katılım cihazları, güvenlik cihazları, el cihazları, çocuk eğitim ekranları vb.



Bu 4.7 inçlik MIPI TFT TXW470008B0 modülü, yerleşik bir JD9365DA sürücü IC ile birlikte gelir; MIPI BIT arayüzünü destekler ve 15V güç kaynağı voltajına (VDD) sahiptir.-20 °C ila +70 °C sıcaklık aralığında çalışabilir ve -30 °C ila +80 °C sıcaklık aralığında saklanabilir.



Tianxianwei Teknolojisi, bu 4.7 inçlik MIPI TFT ürüne dayanarak, aşağıdakiler de dahil olmak üzere farklı özel çözümler sunar:



Arka ışık özelleştirme: Arka ışığın tipini ve parlaklığını ürün gereksinimlerine göre ayarlayın.

Arayüz özelleştirme: LCD ekran kablosunun yapısını ve arayüzünü belirli donanım platformlarına uyarlamak için değiştirin.

Dokunmatik ekran entegrasyonu: İsteğe bağlı dirençli veya kapasitif dokunmatik ekranlar kullanıcı etkileşim deneyimini artırabilir.





Özellikleri



Ürün: 4.7 inçlik TFT LCD Ekranı
Model numarası

TXW470008B0
Karar:

720*1280
Görme yönü: Saat 12'de.
Arayüz:

MIPI BIT
Çizelge Boyutu:

61.4 çarpı 112.6 çarpı 1.6(mm)
Etkin Alan:

58.104 ((H) *103.296 ((V)(mm)
Pin Numarası: 25 Pin
Bağlantı: FPC fişleri
Yüzey Parlaklığı: 400 Cd/m2 (nits)
LED ömrü: 430000 Saat
Sertifika: ISO9001:2015 / ISO1400:2015
Uygunluk: Rohs & CE & FCC Uyumlu







Çizim





4.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 0







4.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 1











Modül Fonksiyon Açıklaması



Pin No. Simge Fonksiyonel
1 GND Güçlü Yer
2 LEDA Arka ışık anod giriş terminalinin güç kaynağı.

3

 LEDK Arkaplan ışığı katot giriş terminalinin güç kaynağı.
4 GND Güçlü Yer
5 VCC2.8V Güç kaynağı 2.5-3.6V
6 GND Güçlü Yer
7 VDDIO.1.8V Güç kaynağı 1.65-3.3V
8 RST Sinyal giriş terminalini sıfırla.
9 LPTE MCU'yu hafıza çerçevesine senkronize etmek için yırtma etkisi sinyali kullanılır.
10 NC(İD) NC
11 GND Güçlü Yer
12 TCN MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
13 TCP MIPI-DSI CLOCK diferansiyel sinyali giriş pinleri
14 GND Güçlü Yer
15 TDN0 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
16 TDP0 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
17 GND Güçlü Yer
18 TDN1 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
19 TDP1 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
20 GND Güçlü Yer
21 TDN2 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
22 TDP2 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
23 GND Güçlü Yer
24 TDN3 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri
25 TDP3 MIPI-DSI Veriler diferansiyel sinyali giriş pinleri







ABsoluteMAxiumRÇıkartmak



Özellikleri Simge - Min. - Max. - Hayır. Birim
LCM çalışma sıcaklığı TOPR - 20 +70 °C
LCM depolama sıcaklığı TSTG -30 +80 °C
Nemlilik RH - Hayır. 90 %





Arka ışık ünitesi özellikleri

Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.



Özellikleri Simge - Min. Türü - Max. - Hayır. Birim Notlar
İleri Voltaj VF 14.5 - Hayır. 16 V - Hayır.
İleri akım Ben...F - Hayır. 40 - Hayır. mA - Hayır.
Parlaklık ((LCD ile) Lv - Hayır. 280 - Hayır. cd/m2 - Hayır.
LED ömrü N/A - Hayır. 30,000 - Hayır. Saat. Not 1



Not:
(1) LED ömrü, IL = 20mA/LED'de modül parlaklığının orijinal parlaklığın %50'ine düşmesi olarak tanımlanır.


RGüvenilirlik Test Ürünü



- Hayır, hayır. Test Ürünü Test Durumu Notlar
1 Yüksek sıcaklıkta saklama +80°C / 240H

1Fonksiyonel testler tamam.

Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez.

2- Düşük değil.

Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.




2 Düşük sıcaklıkta saklama -30°C / 240H
3 Yüksek Hızlı. +70°C / 240H
4 Düşük Hızlı. -20°C / 240H
5 Yüksek Sıcaklık / Nemli Depolama 50+5°C x 90%RH / 48H
6

Sıcak ve soğuk

Şok

 Statik durum, -30°C ((1 saat) ~60°C (1 saat) ~-30°C ((1 saat), ambalajlama, 10 döngü







Ürün Görüntüsü



4.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 2

4.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 3





Tesisler ve Sertifikalar



4.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 44.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 54.7 inç SPI TFT LCD Ekran 720 * 1280 Piksel 25 Pin MIPI Arayüzü JD9365DA Sürücü IC 6
