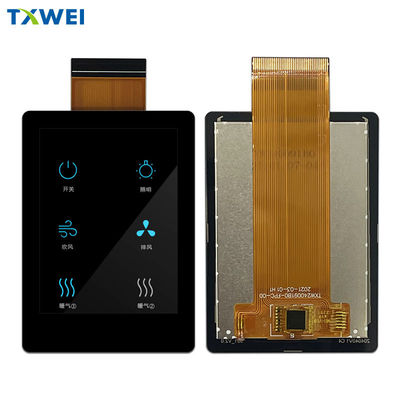

2.4 inç TFT LCD PCAP Dokunmatik Ekran Açıklama

2.4 inç QVGA 240x320 Nokta TFT LCD Ekranı PCAP Projeksiyonlu Kapasitif Dokunma ile MCU Arayüzü

TXW240091S0-CTP, kapasitif dokunmatik ekran (CTP) ile 2.4 inçlik 8/16 bit MPU arayüzü olan QVGA TN tipi TFT-LCD modülüdür.Çözünürlüğü 240x320 piksel. Bu 2.4 inçlik TFT ekran modülü, bir denetleyici IC ST7789'a sahiptir, MPU arayüzünü destekler ve CTP I2C arayüzüdür. Parlaklık 600cd / m2 'dir, çalışma sıcaklık aralığı -20 ~ + 70 ° C'dir.ve depolama sıcaklık aralığı -30 ~ + 80 °CBu tasarım, elde tutulan FRID ekranı, enstrüman ekranı, tıbbi ekipman ekranı, ev aletleri ekranı, endüstriyel ekipman ekranı, sürüş kaydedici,Fotoğraf makineleriLCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 3V'dir.

Ürün:	2.4 inç CTP TFT LCD	Karar:	240x320 Nokta
Dokunmatik ekran:	CTP ile	Kapağın cam boyutu:	Özelleştirilebilir
Çizelge Boyutu:	46.32 çarpı 63.86 çarpı 3.67mm	Görme yönü:	Tüm saatler
Arayüz:	8/16 bit MCU + I2C (PCAP)	Pin Numarası:	40 Pin
LCM Sürücü IC:	ST7789	Yüzey Parlaklığı:	600 Cd/m2 ((nits)
LED ömrü:	30000 Saat	Uygunluk:	CE & FCC & RoHS Uyumlu

Neden bizi seçtiniz?

1- LCD ekran özel çözümleri sunuyoruz.

Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?Tian XianweiÖzel LCD gereksinimlerinizi karşılayabilir.

2Dokunmatik ekran ve ekran için toplam çözümler

Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?Tian XianweiHava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranları sağlayabilir.

3Kalite güvenilirliğine bağlılık

Tian XianweiISO9001:2015 ve ISO14000 tarafından nitelikli, RoHS, CE,FCC ve küresel piyasalarda diğer çevresel kuralları karşılıyor.Güvenilirlik ve yaşlanma testi.

4. Uzun vadeli tedarik

Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..

2.4 inç TFT LCD PCAP dokunmatik ekranla. Çizim

2.4 inçlik kapasitif dokunmatik ekran, kapasitif çoklu dokunmatik panel 240x320 nokta 0

2.4 inçlik kapasitif dokunmatik ekran, kapasitif çoklu dokunmatik panel 240x320 nokta 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+60	°C
LCM depolama sıcaklığı	T_STG	-30	+70	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+60	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+70	°C
Nemlilik	RH	-	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 4 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	2.8	-	3.2	V	-
İleri akım	Ben..._F	- Hayır.	80	-	mA	-
Parlaklık ((LCD ile)	Lv		TBD	- Hayır.	cd/m²	-
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır._LLED ömrü, I çalıştırıldığında azalır._L25mA/LED'den büyüktür.

LCMPin Tasarımları

Pin No.	Simge	Fonksiyonel
1 ~ 2	GND	Güçlü Yer
3	TE	MCU'yu hafıza çerçevesine senkronize etmek için yırtma etkisi sinyali kullanılır.
4	GND	Güçlü Yer
5	VCC	LCD için güç kaynağı.
6	IOVCC	I/O için güç kaynağı.
7 ~ 22	DB15~DB0	MCU paralel arayüz veri otobüsü.
23	GND	Güçlü Yer
24	RD	READ verileri yükselen kenarda.
25	WR	MCU paralel arayüzünde yazma etkinleştir.
26	RS	Paralel arayüzde verileri/komut seçimi çubuğunu göster.
27	CS	Çip seçme sinyali girişiPin
28	Dönüştür	Sinyal giriş terminalini sıfırla.
29	GND	Güçlü Yer
30	IM0	MCU arayüzü seçeneği
31	GND	Güçlü Yer
32	CTP_VDD	LCD için güç kaynağı.
33	CTP_RST	Dokunma paneli sıfırlama
34	CTP_INT	Dokunma paneli kesinti çıkışı
35	CTP_SDA	Dokunmatik panel I2C verileri
36	CTP_SCL	Dokunmatik panel I2C saati
37	GND	Güçlü Yer
38	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
39	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
40	GND	Güçlü Yer

Optik özellikleri

2.4 inçlik kapasitif dokunmatik ekran, kapasitif çoklu dokunmatik panel 240x320 nokta 2

Not:1Görme açısı, kontrast oranının 10'dan büyük olduğu açıdır.Görme açıları yatay veya 3, 9 saat yönü ve dikey veya 6 yönü için belirlenir.LCD yüzeyi için normal olan optik eksenin bakımından saat yönü 12 (FIGURE 1'e bakın).

2Kontrast ölçümleri ◎= 0 görüntüleme açısından ve LCD yüzeyinin merkezinde yapılır. Parlaklık, görme alanındaki tüm piksellerin önce beyaz olarak ayarlandığı halde ölçülür.Sonra da karanlık bir hale.. (FlGUR 1'e bakın) Parlaklık Kontrast oranı (CR) matematiksel olarak tanımlanmıştır.

3.İletişim APF ve CG olmadan değerdir.

4Yukarıdaki tabloda belirtilen renk kromatikliği koordinatları, öncelikle kırmızı, yeşil, mavi ve beyaz tüm piksellerle ölçülen spektral verilerden hesaplanır.Ölçümler panelin ortasında yapılır..

5Elektroptik yanıt süresi ölçümleri FlGURE2 olarak "veri" giriş sinyalini ON ve OFf'ye çevirerek yapılır.Parlaklığın %10'dan %90'a değişmesi için gereken zamanlar Tr ve %90'dan %10'a Tf'dir..

2.4 inç TFT LCD PCAP dokunmatik ekranla. Gerçek Ürün Görüntüsü
