| MOQ: | negotiate |
| fiyat: | negotiate |
| Standart ambalaj: | cardboard |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000pcs |
2" 240x320 inç IPS tipiMCU 8 BITTFT LCD ekranı ürün tanıtımı
Tian Xianwei TXW200053S0Çizgisi 2,0 ′′, yuvarlak şekli, 240x320 piksel çözünürlüğü olan IPS tipi TFT LCD ekranıdır.
1Bu 2 inçlik TFT LCD bir IPS TFT ekranı.
2Bu 2 inçlik LCD ekranın çözünürlüğü 240x320 nokta.
3Bu 2 inçlik TFT ekranı tam bakış açısı ve her yönde bakış açısı aralığı 85 dereceye kadar.
4Bu 2 inçlik TFT ekranının genel boyutları 34.6*47.83*2.1mm.
5Bu TFT ekranı 2 "in içi sürücü IC ST7789V.
6Bu 2 inçlik TFT LCD ekranı MCU 8 BIT arayüzü ile tasarlanmıştır.
7Bu 2 inçlik TFT ekranı dokunmatik ekran olmadan, CTP ve RTP gereksinimlere göre özelleştirilebilir.
8Bu 2 inçlik TFT LCD, -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklığı -30°C'den +80°C'ye kadar
| Ürün: | 2.0" TFT LCD | Dokunmatik ekran: | Dokunmatik Ekranı Yok ((Özelleştirilebilir) |
|---|---|---|---|
| Karar: | 240x320 Nokta | Görme yönü: | Hepsi |
| Arayüz: |
MCU 8 BIT |
Pin Numarası: | 22 Pin |
| Bağlantı: | ZIF tipi | Yüzey Parlaklığı: | 400 Cd/m2 |
| Çalışma Temp.: | -20°C +70°C | Uygunluk: |
CE & FCC & RoHS Uyumlu |
Uygulama
Bu 2.0 ′′ TFT LCD modülü, Elektrikli araç alet paneli, el cihazı PDA, tıbbi ekipman, otomotiv elektroniği, ev aletleri, sürüş kaydedici, çocuk kamerası, spor DV,vb.
2" 240x320 inç IPS tipiMCU 8 BITArabirim TFT LCD Ekran Ürün Çizimi
Modül Fonksiyon Açıklaması
| Pin No. | Simge | Fonksiyonel | Notlar |
| 1 |
A |
Arka ışık anod giriş terminalinin güç kaynağı. | |
| 2 |
K |
Arkaplan ışığı katot giriş terminalinin güç kaynağı. | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | I/O devresi için güç kaynağı(1.8V) | |
| 6 | VCC | DC/DC devresi için güç kaynağı(2.8V) | |
| 7 | D7 | MCU paralel arayüz veri otobüsü | |
| 8 | D6 | MCU paralel arayüz veri otobüsü | |
| 9 | D5 | MCU paralel arayüz veri otobüsü | |
| 10 | D4 | MCU paralel arayüz veri otobüsü | |
| 11 | D3 | MCU paralel arayüz veri otobüsü | |
| 12 | D2 | MCU paralel arayüz veri otobüsü | |
| 13 | D1 | MCU paralel arayüz veri otobüsü | |
| 14 | D0 | MCU paralel arayüz veri otobüsü | |
| 15 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir | |
| 16 | WR | MCU paralel arayüzünde yazmayı etkinleştir | |
| 17 | RS | Paralel arayüzde verileri/komut seçimi çubuğunu göster | |
| 18 | CS | Çip seçme sinyali girişiPin | |
| 19 | TE | MPU'yu çerçeve yazısına senkronize etmek için yırtma etkisi çıkış iğnesi | |
| 20 | Dönüştür |
Sinyal giriş terminalini sıfırla.- Evet.L- Evet.. |
|
| 21 | GND | PToprak | |
| 22 | GND | PToprak |
ABsoluteMAxiumRÇıkartmak
| Özellikleri | Simge | - Min. | - Max. - Hayır. | Birim |
| LCM çalışma sıcaklığı | TOPR | - 20 | +60 | °C |
| LCM depolama sıcaklığı | TSTG | -30 | +70 | °C |
| Nemlilik | RH | 10 | 90 | % |
TFT DCCKarakteristikleri
| Özellikleri | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| Güç kaynağı voltajı 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | - Hayır. |
| Güç kaynağı voltajı 2 | VDD | 2.5 | 2.8 | 3.3 | V | - Hayır. |
| Güç kaynağı voltajı 3 | VDD3 | - Hayır. | - Hayır. | - Hayır. | V | - Hayır. |
| MTP için güç kaynağı | VPP | - Hayır. | - Hayır. | - Hayır. | V | - Hayır. |
Arka ışık ünitesi özellikleri
Arka ışık sistemi, 3 beyaz LED'li bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 2.8 | - Hayır. | 3.2 | V | - Hayır. |
| İleri akım | Ben...F | - Hayır. | 60 | - Hayır. | mA | - Hayır. |
| Parlaklık ((LCD + CTP ile) | Lv | - Hayır. | 500 | - Hayır. | cd/m2 | - Hayır. |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
Not:
LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.LLED ömrü, I çalıştırıldığında azalır.L25mA/LED'den büyüktür.
RGüvenilirlik Test Ürünü
| - Hayır, hayır. | Test Ürünü | Test Durumu | Notlar |
| 1 | Yüksek sıcaklıkta saklama | +70°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, net olmayan segment, normal olmayan görüntüleme ve sıvı kristal sızıntısı izin verilmez. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +60°C / 96H | |
| 4 | Düşük Hızlı. | -20°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 50°C x 90%RH /96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakikada) ~60°C (30 dakikada),50 döngü |

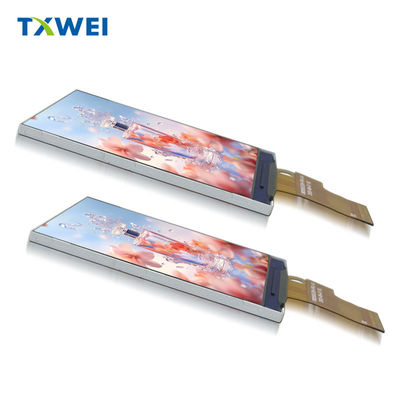

Ürün Görüntüsü
