TFT LCD ekranı 2.0 inç 240x320 IPS tipi SPI + MCU arayüzü ve ST7789V IC TFT LCD ekranı ile Tam Görme açısı

Ürünler

TFT LCD ekranı 2.0 inç 240x320 IPS tipi SPI + MCU arayüzü ve ST7789V IC TFT LCD ekranı ile Tam Görme açısı

MOQ:	negotiate
fiyat:	negotiate
Standart ambalaj:	cardboard
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000pcs

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin

Guangdong,China

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model numarası

TXW200069s0

Çalışma sıcaklığı:

-20+70

LCD Tipi:

normalde siyah

Tahrik elemanı:

TFT aktif matris

Lümen dereceleri:

400 cd/m²

Boyut:

Piksel Sayısı:

240*3RGB(H)X320(V)

Piksel düzenlemesi:

RGB Şerit

Vurgulamak:

240x320 TFT LCD Ekranı

2.0 ′′ TFT LCD ekranı

Ürün Tanımı

Tianxianwei TXW200069S0, diagonal boyutu 2,0 inç ve çözünürlüğü 240x320 piksel olan dairesel bir IPS tipi TFT LCD ekranıdır.

Ürünün Hızlı Ayrıntıları:

1LCD Boyutu: 2.0 ′′ TFT

2çözünürlük: 240x320 nokta

3Görme açısı:

4Çizelge Boyutu: 35.7*51.2*2.33mm

5Sürücü IC: ST7789V

6Arayüz Tipi: SPI+MCU

7Dokunma paneli: Dokunma paneli olmadan (Özelleştirilebilir)

8. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye

Ürün:	2.0" TFT LCD	Dokunmatik ekran:	Dokunmatik Ekranı Yok ((Özelleştirilebilir)
Karar:	240x320 Nokta	Görme yönü:	Hepsi
Arayüz:	SPI + MCU Arayüzü	Pin Numarası:	30 Pin
Bağlantı:	FPC tipi bağlantı	Yüzey Parlaklığı:	400 Cd/m2
Çalışma Temp.:	-20°C +70°C	Uygunluk:	CE & FCC & RoHS Uyumlu

Başvuru programı

Bu 2.0 inçlik TFT LCD modülü, elektrikli araç aletlerinde, el cihazlarında, tıbbi ekipmanlarda, otomotiv elektroniklerinde, ev aletlerinde, sürüş kayıt cihazlarında, çocuk kameralarında,spor DV, ve daha fazlası.

Ürün Avantajları

1.IPS tam görüntüleme açısı ((80/80/80/80). Çok iyi görüntüleme açısı. Üstte, masada veya kullanılmış el cihazında, vb.

2Arkaplan renginin, parlaklığın, görüntüleme açısının ve yoğunluğun mükemmel gösterimi vb.

3Endüstriyel ve tıbbi uygulamalar için yüksek kalite seviyesi.

4.Fleksibel, dirençli dokunmatik ekranla veya olmadan. Müşteriler için özel CTP ((kapasitatif dokunmatik panel) tasarlamayı da destekleyebiliriz. FPC de özelleştirilebilir.

5LCD endüstrisinde benzerleri arasında kaliteli fiyatlı rekabetçi bir çözüm.

6Kurulumu ve bakımı kolaydır.

2 inçlik dokunmatik LCD modülü

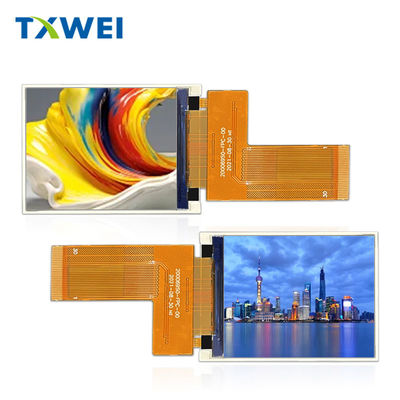

TFT LCD ekranı 2.0 inç 240x320 IPS tipi SPI + MCU arayüzü ve ST7789V IC TFT LCD ekranı ile Tam Görme açısı 0

TFT LCD ekranı 2.0 inç 240x320 IPS tipi SPI + MCU arayüzü ve ST7789V IC TFT LCD ekranı ile Tam Görme açısı 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	Fonksiyonel
1	GND	PToprak
2	VCI	DC/DC devresi için güç kaynağı(2.8- Üç.3V)
3-4	IM2-IM1
5	Dönüştür	Sinyal giriş terminalini sıfırla.- Evet.L- Evet..
6	CS	Çip seçme sinyali girişiPin
7	RS	Verileri göster/komut seçimiPin
8	WR	MCU paralel arayüzünde yazma etkinleştir.
9	RD	READ verileri yükselen kenarda.
10	SDA	Seri veri girişi/çıkışı.
11	DB0	MCU paralel arayüz veri kablosu.
12	DB1	MCU paralel arayüz veri kablosu.
13	DB2	MCU paralel arayüz veri kablosu.
14	DB3	MCU paralel arayüz veri kablosu.
15	DB4	MCU paralel arayüz veri kablosu.
16	DB5	MCU paralel arayüz veri kablosu.
17	DB6	MCU paralel arayüz veri kablosu.
18	DB7	MCU paralel arayüz veri kablosu.
19	SDO	Seri veri çıkış iğnesi.
20	LEDA	Arka ışık anod giriş terminalinin güç kaynağı.
21	LEDK1	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
22	LEDK2	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
23	LEDK3	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
24	LEDK4	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
25	GND	PToprak
26	CTP-RST ((NC)	Bağlanmamış.
27	CTP-SCL ((NC)	Bağlanmamış.
28	CTP-SDA ((NC)	Bağlanmamış.
29	CTP-INT ((NC)	Bağlanmamış.
30	GND	PToprak

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
Nemlilik	RH	10	90	%

Arka ışık ünitesi özellikleri

Arka ışık sistemi, 4 beyaz LED'den oluşan bir kenar aydınlatma türüdür. Arka ışık sisteminin özellikleri aşağıdaki tablolarda gösterilmiştir.

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	2.8	- Hayır.	3.2	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	80	- Hayır.	mA	- Hayır.
Parlaklık ((LCD ile)	Lv	- Hayır.	400	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	30,000	- Hayır.	Saat.	Not 1

Not:

LED ömrü, modül parlaklığının IL = 20mA / LED'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.

2.0" INCH TOUCH LCD MODUL Gerçek Ürün Gösterisi
