| MOQ: | müzakere etmek |
| fiyat: | negotiate |
| Standart ambalaj: | karton |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000 adet |
TXW276001B0-GP, kapasitif dokunmatik tam uyumlu, 480 * 480 çözünürlüğü, IPS tam açılı yüksek çözünürlüklü vurgulama efektine sahip 2.76-inçlik yuvarlak tam renkli TFT LCD ekranıdır.geniş sıcaklık -30+80 çalışma sıcaklığı, özelleştirilmiş ekran parlaklığını, FPC yapısını, dokunuş ve arka ışık yapısını destekleyen, RGB565/666/888 ve MIPI arayüzünü destekleyen
Uygulama
Bu ürün akıllı aletlerde, mutfak aletlerinde, alet ekranlarında, güvenlik erişim kontrolünde, çocuk eğitiminde, tıbbi ekipmanlarda yaygın olarak kullanılmaktadır.Otomotiv akıllı bağlantı ve diğer ürünler
Ürün Avantajları
1.IPS tam görüntüleme açısı ((80/80/80/80). Çok iyi görüntüleme açısı. Üstte, masada veya kullanılmış el cihazında, vb.
2Arkaplan renginin, parlaklığın, görüntüleme açısının ve yoğunluğun mükemmel görüntüleme performansı.
32.76 inçlik başka bir verion, -30 °C'den +80 °C'ye kadar geniş sıcaklıklarda çalıştırılabilir.
4.Fleksibel, dirençli dokunmatik ekranla veya olmadan. Müşteriler için özel CTP (kapasitatif dokunmatik panel) tasarlamayı da destekleyebiliriz. FPC de özelleştirilebilir.
5LCD endüstrisinde aynı türden düşük maliyetli çözüm.
6Kurulumu ve bakımı kolaydır.
| Ürün: | 2.76 inç yuvarlak IPS TFT LCD | Karar: | 480x480 Nokta |
|---|---|---|---|
| Arayüz: |
RGB 18 BIT |
Çalışma Temp.: | -30°C +80°C |
| Depolama sıcaklığı: | -30°C +80°C | Görme yönü: | Tüm Görme Açıları (85/85/85/85) |
| Dokunmatik ekran: | Evet. | Sürücü İK: |
ST7701S |
| Pin Numarası: | 40 PINS |
Dokunmatik ekran yapısı |
G+F |
|
Dokunma Sürücü IC: |
CST830 |
Dokunma Arayüzü: |
IIC |
|
Lumen derecesi: |
550cd/m2 |
Uygunluk: | CE & FCC & RoHS uyumlu |
2.76 Inch TFT LCD Display Çin Üretici Tedarikçi, 2.76 InchYuvarlak550 Nits Parlaklıklı TFT LCD Modülü Ürün Çizimi
Modül Fonksiyon Açıklaması
| Simge | LCM Fonksiyonel | |
| 1 | LEDA | Arka ışık anod giriş terminalinin güç kaynağı |
| 2-3 | LEDK | Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
| 4 | GND | Güçlü Yer |
| 5 | VCI2.8V | LCD için güç kaynağı. |
| 6 | Tekrar ayarlama 2.8V | Sinyal giriş terminalini sıfırla. |
| 7-8 | NC | NC |
| 9 | SDA | Giriş/çıkış sinyali |
| 10 | SCLK | Seri saat sinyali. |
| 11 | CS | Çip seçme sinyali giriş iğnesi |
| 12 | DCLK | RGB arayüzü işlemi için nokta saat sinyali |
|
13 |
DE | RGB arayüzü çalışması için veri etkinleştirme sinyali. |
| 14 | VSYNC | VSYNC Vertical (Frame) RGB arayüzü çalışması için giriş sinyalini senkronize eder. |
| 15 | HSYNC | RGB arayüzü çalışması için yatay (düz) senkronize giriş sinyali. |
| 16-33 | DB0-DB17 | RGB arayüzü veri otobüsü. |
| 34 | GND | Güçlü Yer |
| 35 | CTP_INT | Dokunma paneli kesinti çıkışı |
| 36 | CTP_SDA | Dokunmatik panel I2C verileri |
| 37 | CTP_SCL | Dokunmatik panel I2C saati |
| 38 | CTP_RST | Dokunma paneli sıfırlama |
| 39 | CTP_VCI | Dokunmatik panel Güç kaynağı 2.8 ~ 3.3V |
| 40 | GND | Güçlü Yer |
ABsoluteMAxiumRÇıkartmak
| Özellikleri | Simge | - Min. | - Max. - Hayır. | Birim |
| LCM çalışma sıcaklığı | TOPR | - 20 | +70 | °C |
| LCM depolama sıcaklığı | TSTG | -30 | +80 | °C |
| TP Çalışma sıcaklığı ve nem (20% ~ 90% RH) | TOPR | - 20 | +70 | °C |
| TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| Nemlilik | RH | - | 90 | % |
Arka ışık ünitesi özellikleri
| Özellikleri | Simge | - Min. | Türü | - Max. - Hayır. | Birim | Notlar |
| İleri Voltaj | VF | 5.4 | - Hayır. | 6.6 | V | - |
| İleri akım | Ben...F | - Hayır. | 80 | - | mA | - |
| Parlaklık ((LCD + CTP ile) | Lv | TBD | - Hayır. | cd/m2 | - | |
| LED ömrü | N/A | - Hayır. | 30,000 | - Hayır. | Saat. | Not 1 |
RGüvenilirlik Test Ürünü
| 1 | Yüksek sıcaklıkta saklama | +80°C / 96H |
1Fonksiyonel testler tamam. Eksik segment, kısa, belirsiz segment, görüntülenmemiş, Normal olmayan görüntüler ve sıvı kristal sızıntıları yasak. 2- Düşük değil. Sıcaklık kabarcıkları, son mühür gevşek ve düşüş, çerçeve gökkuşağı.
|
| 2 | Düşük sıcaklıkta saklama | -30°C / 96H | |
| 3 | Yüksek Hızlı. | +70°C / 96H | |
| 4 | Düşük Hızlı. | -20°C / 96H | |
| 5 | Yüksek Sıcaklık / Nemli Depolama | 60°C x 90%RH / 96H | |
| 6 | Isı ve soğuk şoku | Statik durum, -20°C ((30 dakikada) ~70°C (30 dakikada),10 döngü |

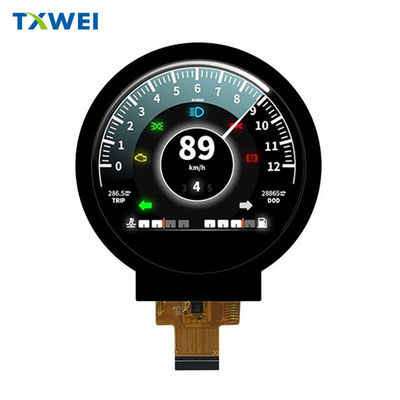

2.76 inç TFT LCD Modülü 550 Nits Parlaklık Ürün Görüntüsü
Anahtar kelime: tft 2.76, tft2.76"2.76TFT LCD,2.76" LCD,2.76Inç LCD, LCD2.76,2.76Tft ekranı,2.76"Tft ekranı,2.76İnçlik tft ekran, tft ekran2.76, tft gösterge2.76"2.76inçlik TFT ekranı,2.76"TFT ekranı,2.76İnçlik ekran, ekran2.76TFT ekranı2.76inç, TFT ekranı2.76"2.76inç tft,2.76"inç TFT LCD,2.76"İçlik TFT LCD ekran,2.76"TFT ekranı,2.76′′ inç LCD ekran, LCD ekran2.76- Evet.
