6.9 inç 280 * 1424 HDMI arayüzü tıbbi infüzyon pompası alet alet LCD ekranı

Ürünler

6.9 inç 280 * 1424 HDMI arayüzü tıbbi infüzyon pompası alet alet LCD ekranı

MOQ:	müzakere etmek
fiyat:	negotiate
Standart ambalaj:	karton
teslim süresi:	16
Ödeme yöntemi:	L/C TT D/P
Tedarik kapasitesi:	10000 adet

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Menşe yeri

Guangdong, Çin

Marka adı

TXWEI

Sertifika

CE ROHS FCC

Model numarası

TXW700120B0-HDMI

LCD Tipi:

normalde siyah

Tahrik elemanı:

TFT aktif matris

Lümen dereceleri:

500 cd/m²

Piksel Sayısı:

280*3RGB ((H) X1424 ((V)

Boyut:

Vurgulamak:

6.9 inç VGA Sürücü Tablosu

VGA Driver Board tam renkte

tft lcd ekran modülü

Ürün Tanımı

Bu madde hakkında.SFTO1190GX-7161AN

7 inçlik TFT LCD ekranı aşağıdaki temel özelliklere sahiptir:

Ekran Boyutu: 7 inç
Karar:280*1424piksel
Parlaklık: 500 nit
Arayüz:HDMI
Renk Derinliği: 16.7M

Özellikleri ve Avantajları:

Ekran Büyüklüğü: 7 inçlik çaplı diagonal ölçümü, endüstriyel ekranlar, el cihazları ve taşınabilir ekipmanlar da dahil olmak üzere çeşitli uygulamalar için uygundur.

Çözünürlük: 280*1424 çözünürlüğü ile ekran geniş ekran uygulamaları için optimize edilmiştir, iyi netlik ve ayrıntı sağlar.piksel yoğunluğu açısından modern ekranlar kadar yüksek olmayabilirBireysel çözünürlük oranı, belirli kullanıcı arayüzü düzenleri ve grafikler için yararlı olabilir.

Parlaklık: 500 nit'lik bir parlaklık seviyesi, ekranın açık hava ortamları da dahil olmak üzere çeşitli aydınlatma koşullarında kullanılmak için yeterince parlak olmasını sağlar.Bu parlaklık seviyesi okunabilirlik ve görünürlük için avantajlıdır.

HDMI Arayüzü: HDMI arayüzünün kullanımı modern ekranlarda yaygındır, çünkü ekran ile denetleyici arasında yüksek hızlı veri aktarımına olanak tanır.Gecikmeyi azaltmak ve genel performansı iyileştirmek için yararlı olan.

Potansiyel Uygulamalar:

Endüstriyel Monitörler: Makine kontrolü veya izleme sistemleri için üretim ve otomasyonda kullanılır.
Mobil Aygıtlar: Boyut ve ağırlık kritik olduğunda tabletlerde, el cihazlarında veya taşınabilir cihazlarda kullanılabilir.
Otomobil Ekranları: Bilgilerin kompakt bir form faktöründe görüntülenmesi için otomobil gösterge tablolarında kullanışlıdır.

Tasarım Düşünceleri:

Cihazın grafik çıkış yetenekleriyle uyumluluğu sağlamak.
Özellikle pille çalışan cihazlar için verimli çalışmayı sağlamak için güç gereksinimlerini değerlendirin.
Yapısal bütünlüğü korurken ekran alanını en üst düzeye çıkarmak için çerçeve tasarımını düşünün.

Sonuç:

Bu tür bir ekran, boyut, çözünürlük, parlaklık ve arabirim konusunda dengeli özellikleri sayesinde çok çeşitli uygulamalara hizmet edebilir.Bu parametrelerin amaçlanan uygulama ve kullanıcı gereksinimlerine nasıl uyum sağladığını düşünmek önemlidir..

Özellikleri

- Hayır, hayır.	Ürün	Spesifikasyon	Birim
1	Panel Boyutu	7.0 ️	inç
2	Piksel sayısı	280*1424	piksel
3	Etkin Alan	33.6 ((H) x 170.88 ((V)	mm
4	Pixel Pitch	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Çizelge Boyutu	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Renk Sayısı	16.7M	-
7	Ekran Kipi	Normalde siyah olan şanzıman modu	-
8	Görme Yönü	Tam görüntüleme	-
9	Görüntüleme Biçimi	RGB dikey şeridi	-
10	Yüzey Tedavisi	Parlama	-
11	Arayüz	HDMI	-
12	Arka ışık	Beyaz LED	-
13	Çalışma sıcaklığı	-30~80	°C
14	Depolama sıcaklığı	-30~80	°C
15	Voltaj	5v	g

Mekanik çizim

6.9 inç 280 * 1424 HDMI arayüzü tıbbi infüzyon pompası alet alet LCD ekranı 0

6.9 inç 280 * 1424 HDMI arayüzü tıbbi infüzyon pompası alet alet LCD ekranı 1

ABsoluteMAxiumRÇıkartmak

Özellikleri	Simge	- Min.	- Max. - Hayır.	Birim
LCM çalışma sıcaklığı	T_OPR	- 20	+70	°C
LCM depolama sıcaklığı	T_STG	-30	+80	°C
TP Çalışma sıcaklığı ve nem (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSdepolama sıcaklığı ve nem (20% ~ 90%RH)	T_STG	-30	+80	°C
Nemlilik	RH	- Hayır.	90	%

Arka ışık ünitesi özellikleri

Özellikleri	Simge	- Min.	Türü	- Max. - Hayır.	Birim	Notlar
İleri Voltaj	V_F	14	- Hayır.	16	V	- Hayır.
İleri akım	Ben..._F	- Hayır.	80	- Hayır.	mA	- Hayır.
Parlaklık ((LCD + CTP ile)	Lv	- Hayır.	450	- Hayır.	cd/m²	- Hayır.
LED ömrü	N/A	- Hayır.	20,000	- Hayır.	Saat.	Not 1

Modül Fonksiyon Açıklaması

Pin No.	Simge	LCMFonksiyonel
1	GND	Yerin üstüne.
2	NC	Bağlantı yok.
3	LEDA	LED arka ışık anod girişi için güç kaynağı.
4	LEDA	LED arka ışık anod girişi için güç kaynağı.
5	NC	Bağlantı yok.
6	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
7	LEDK	Arkaplan ışığı katot giriş terminalinin güç kaynağı.
8	NC	Bağlantı yok.
9	GND	Yerin üstüne.
10	NC	Bağlantı yok.
11	NC	Bağlantı yok.
12	NC	Bağlantı yok.
13	NC	Bağlantı yok.
14	NC	Bağlantı yok.
15	NC	Bağlantı yok.
16	NC	Bağlantı yok.
17	GND	Yerin üstüne.
18	NC	Bağlantı yok.
19	GND	Yerin üstüne.
20	GND	Yerin üstüne.
21	Dönüştür	Sinyal giriş pinini sıfırla.
22	VDD	LCD için güç kaynağı.
23	STBYB	Bekleme modunda, normalde yüksek çekilir.
24	NC	Bağlantı yok.
25	GND	Yerin üstüne.
26	D0P	Düşük voltaj diferansiyel verisinin pozitif kutupluğu 0 sinyali
27	D0N	Düşük voltaj diferansiyel verilerinin negatif kutupluğu 0 sinyali
28	GND	Yerin üstüne.
29	D1P	Düşük voltaj diferansiyel veri sinyalinin pozitif kutupluğu 1
30	D1N	Düşük voltaj diferansiyel veri sinyalinin negatif kutupluğu 1
31	GND	Yerin üstüne.
32	CLKP	Düşük voltajlı diferansiyel saat sinyalinin pozitif kutupluğu
33	CLKN	Düşük voltajlı diferansiyel saat sinyalinin negatif kutupluğu
34	GND	Yerin üstüne.
35	D2P	Düşük voltaj diferansiyel veri sinyalinin pozitif kutupluğu 2
36	D2N	Düşük voltaj diferansiyel veri sinyali 2'nin negatif kutupluğu
37	GND	Yerin üstüne.
38	D3P	Düşük voltajlı diferansiyel verilerin pozitif kutupluğu3Sinyal
39	D3N	Düşük voltajlı diferansiyel verilerin negatif kutupluğu3Sinyal
40	GND	Yerin üstüne.

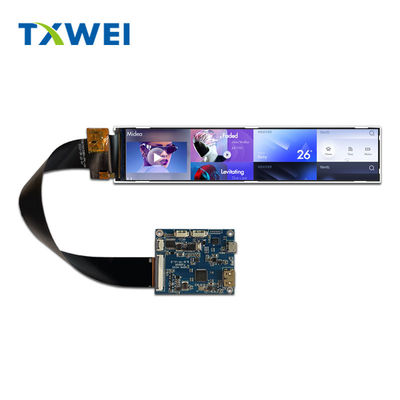

Ürün Görüntüsü

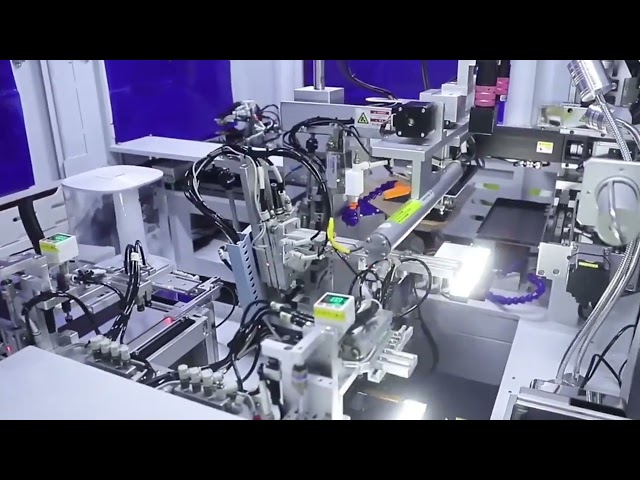

Tesisler ve Sertifikalar:
