| MOQ: | müzakere etmek |
| fiyat: | negotiate |
| Standart ambalaj: | karton |
| teslim süresi: | 16 |
| Ödeme yöntemi: | L/C TT D/P |
| Tedarik kapasitesi: | 10000 adet |
Tianxianwei TXW210001B0, diagonal boyutu 2,1 inç ve çözünürlüğü 480 * 480 piksel olan dairesel bir TFT LCD modülüdür. Bu modül ST7701S ile donatılmıştır;Kontrolör ve sürücü IC işlevlerini içerir, RGB 18 BIT arayüzünü destekler ve tipik bir değeri 3V ile 2.8V ila 3.3V arasında bir güç kaynağı voltajı (VDD) aralığına sahiptir
TXW210001B0 TFT LCD modülü, 450 nit (tipik değer) bir parlaklık ile dairesel modda.-20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir; Depolama sıcaklık aralığı -30 °C'den +80 °C'ye kadar. Bu 2.1 inçlik TFT LCD modülü akıllı ev aletlerinde, akıllı uzaktan kumandalarda, akıllı döner anahtarlarda, çocuk eğitiminde,tıbbi aletler, otomotiv akıllı bağlantı ve diğer ürünler.
| Ürün: | Dairesel TFT LCD 2.1 inç | Karar: | 480*480 Nokta |
|---|---|---|---|
| Arayüz: |
RGB 18 BIT |
Dokunmatik ekran: | - Hayır. |
| Görme yönü: | IPS (80/80/80/80) | Sürücü İK: |
ST7701S |
| Pin Numarası: | 40 Pin | Modül boyutu: |
56.18*59.71*2.2mm |
| Etkin Alan: |
53.28mm Diametre |
Bağlantı: |
Bağlantı tipi (Özelleştirilebilir) |
| Yüzey Parlaklığı: | 450 Cd/m2 (nits) | Çalışma Temp.: | -20°C +70°C |
| LED ömrü: | 30000 Saat | Uygunluk: | CE & FCC & RoHS uyumlu |
2.1" inç Yuvarlak TFT LCD, Dairesel TFT LCD 2.1" Çizim
Arka ışık ünitesi özellikleri
Arka ışık sistemi, kenar aydınlatma türüdür.4 beyaz LED'ler. Arka ışıkların özellikleri
aşağıdaki tablolarda gösterilmiştir.
|
Özellikleri |
Simge |
- Min. |
Türü |
- Max. - Hayır. |
Birim |
Notlar |
|
İleri Voltaj |
VF |
2.8 |
|
3.2 |
V |
- |
|
İleri akım |
Ben...F |
- Hayır. |
80 |
- |
mA |
- |
|
Parlaklık(LCD ile) |
Lv |
|
450 |
- Hayır. |
cd/m2 |
- |
|
LED ömrü |
N/A |
- Hayır. |
30,000 |
- Hayır. |
Saat. |
Not 1 |
Not:
(1)LED ömrü, modül parlaklığının I'de orijinal parlaklığın% 50'sine düşmesi olarak tanımlanır.LLED ömrü, I çalıştırıldığında azalır.L25mA/LED'den büyüktür.
Modül Fonksiyon Açıklaması
|
Pin No. |
Simge |
LCM Fonksiyonel |
|
1 |
LEDA |
Arka ışık anod giriş terminalinin güç kaynağı. |
|
2 |
LEDK |
Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
|
3 |
LEDK |
Arkaplan ışığı katot giriş terminalinin güç kaynağı. |
|
4 |
GND |
Güçlü Yer |
|
5 |
VC1 |
POwer tedarik : 2.6V ~ 3.6V |
|
6 |
Dönüştür |
Sinyal giriş terminalini sıfırla. |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
SDA |
Giriş/çıkış sinyali |
|
10 |
SCK |
Seri arayüz saati |
|
11 |
CS |
Çip seçme sinyali girişiPin |
|
12 |
PCLK |
RGB arayüzü işlemi için nokta saat sinyali. |
|
13 |
DE |
RGB arayüzü çalışması için veri etkinleştirme sinyali. |
|
14 |
VSYNC |
RGB arayüzü çalışması için dikey (çerçeve) senkronize giriş sinyali. |
|
15 |
HSYNC |
RGB arayüzü çalışması için yatay (düz) senkronize giriş sinyali. |
|
16~33 |
DB0~DB17 |
RGB arayüzü veri otobüsü. |
|
34 |
GND |
Güçlü Yer |
|
35 |
CTP_INT |
Dokunma paneli kesinti çıkışı |
|
36 |
CTP_SDA |
Dokunmatik panel I2C verileri |
|
37 |
CTP_SCL |
Dokunmatik panel I2C saati |
|
38 |
CTP_RST |
Dokunma paneli sıfırlama |
|
39 |
CTP_VCI |
Dokunmatik panel Güç kaynağı 2.8 ~ 3.3V |
|
40 |
GND |
Güçlü Yer |

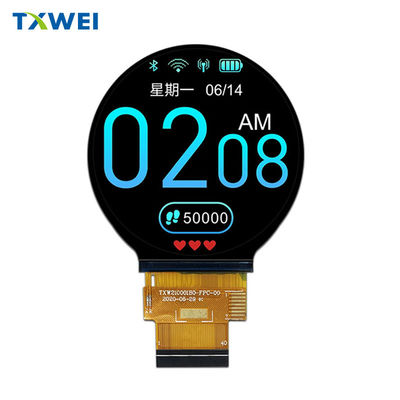

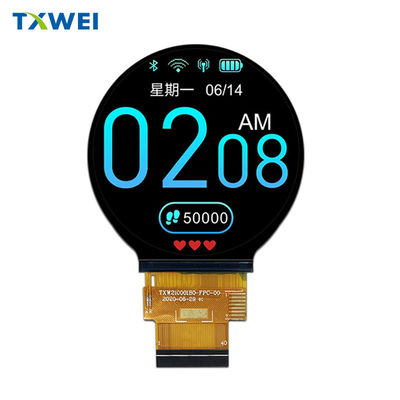

2.1" inç Yuvarlak TFT LCD, Dairesel TFT LCD 2.1" Gerçek Ürün Görüntüsü
